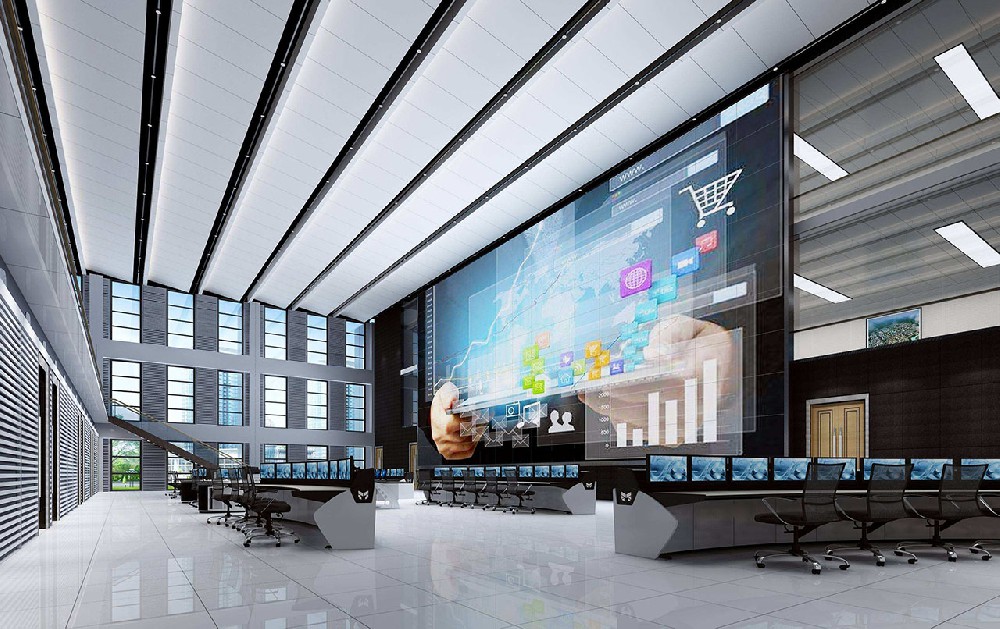

虽然LED显示屏市场蓬勃发展、绚丽多彩，其背后却隐藏着一套极为复杂的协同工作系统。在后疫情时代，随着8K超高清、虚拟拍摄和智慧城市显示的普及，显示系统的数据传输量和供电要求已达新高，复杂的信号与供电连接链路已成为决定项目成败的关键。 与传统家电或消费电子不同，大型显示系统集成化程度高，但设备间的互连标准化不足，这导致故障往往集中于设备的连接部位。在这种背景下，如何选择和设计连接方案，成为了确保系统稳定运行的核心要素。针对大型显示系统，电子谷将其拆解为四条独立的物理链路，构建了一套贯穿信号完整性（SI）与电源完整性（PI）协同设计的连接架构。

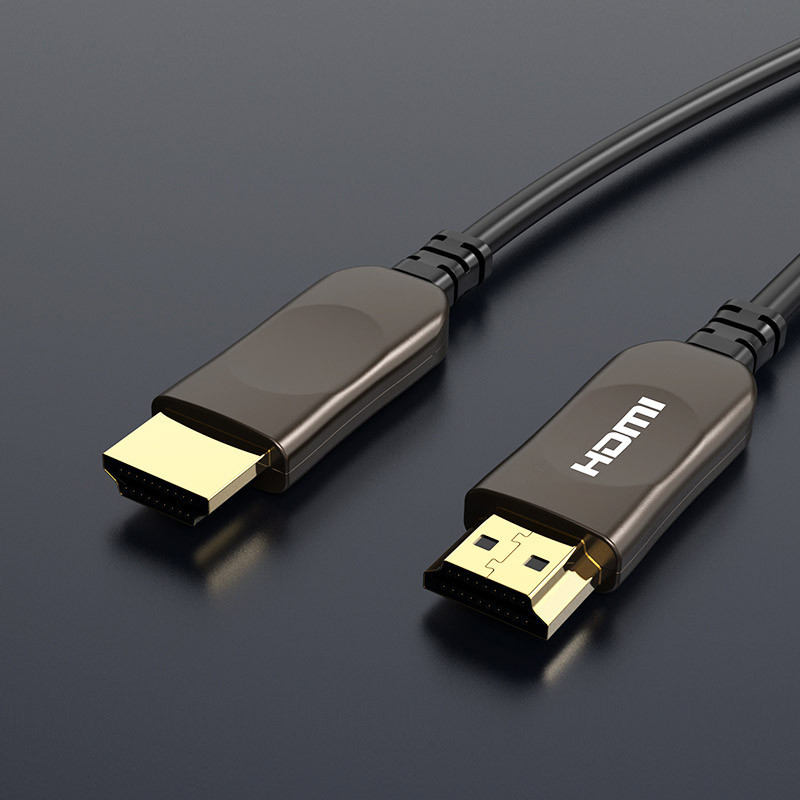

视频输入接口
LED数据分发链路

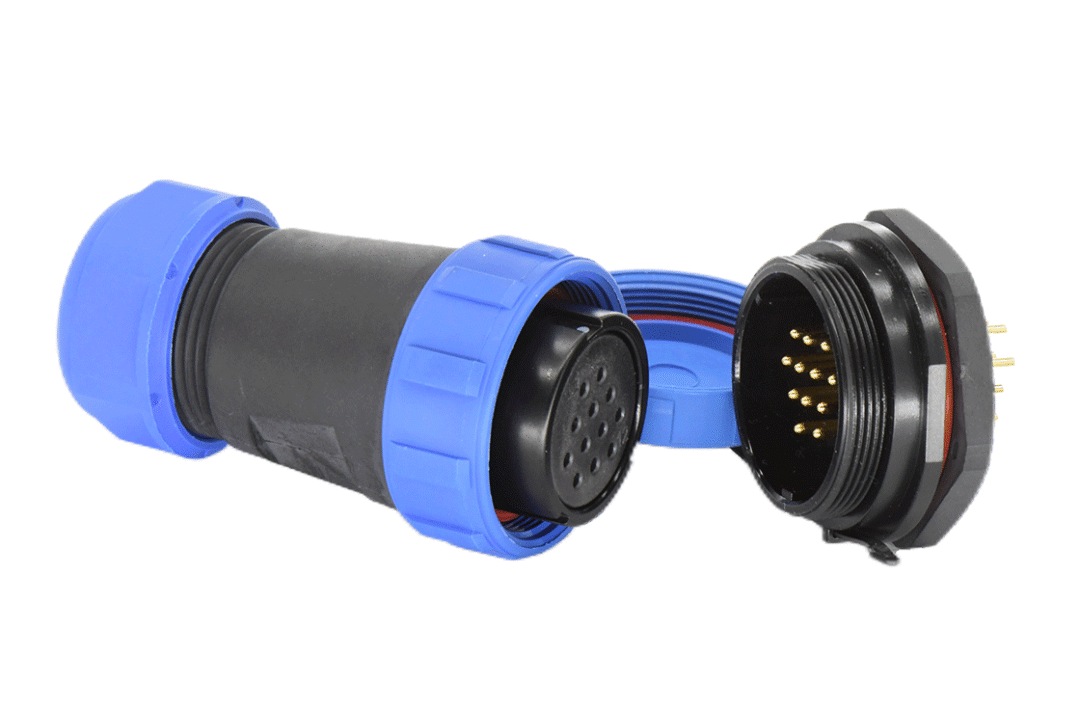

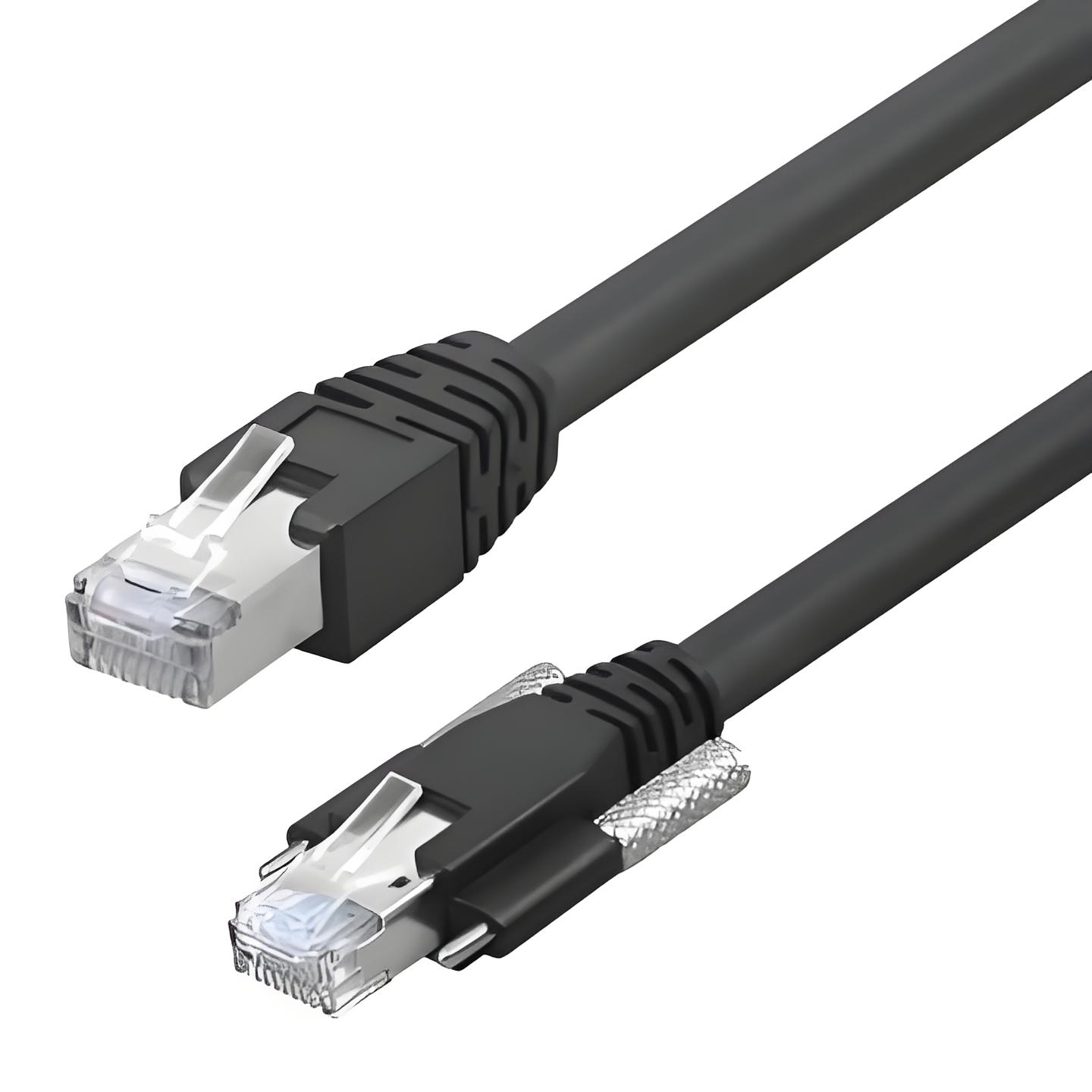

在LED屏体后方，最密集的线缆即是网线。需要特别指出的是：此网线非彼网络。 虽然物理形态是RJ45接头和Cat5e/Cat6线缆，但内部运行的并非TCP/IP协议，而是LED发送卡到接收卡的专用实时视频流数据。它绕过了复杂的网络握手层，直接进行物理层推流，以换取微秒级的帧同步精度。电子谷认为此链路的升级核心在于机械锁紧与环境密封。

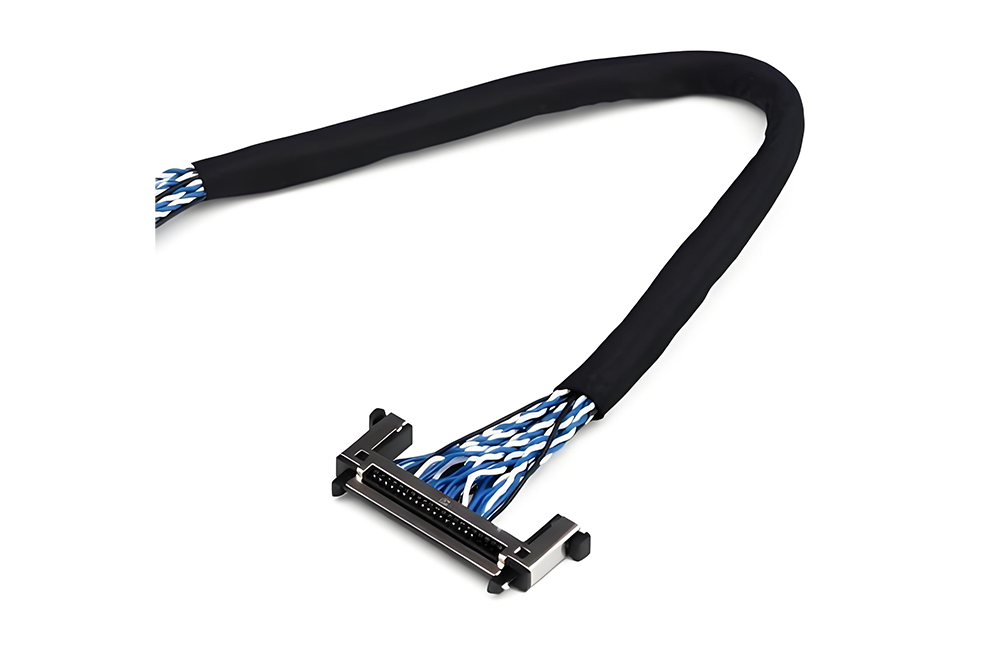

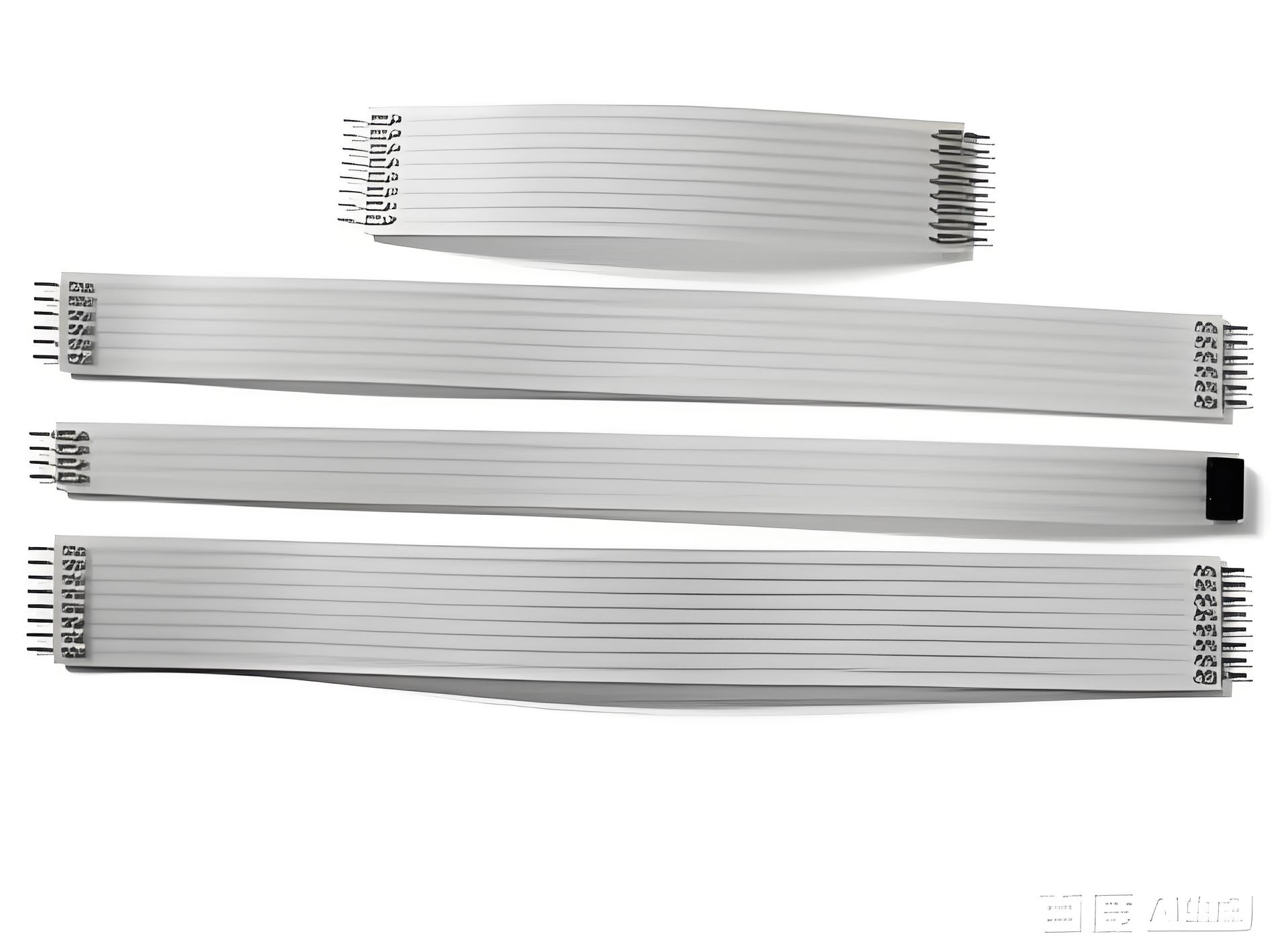

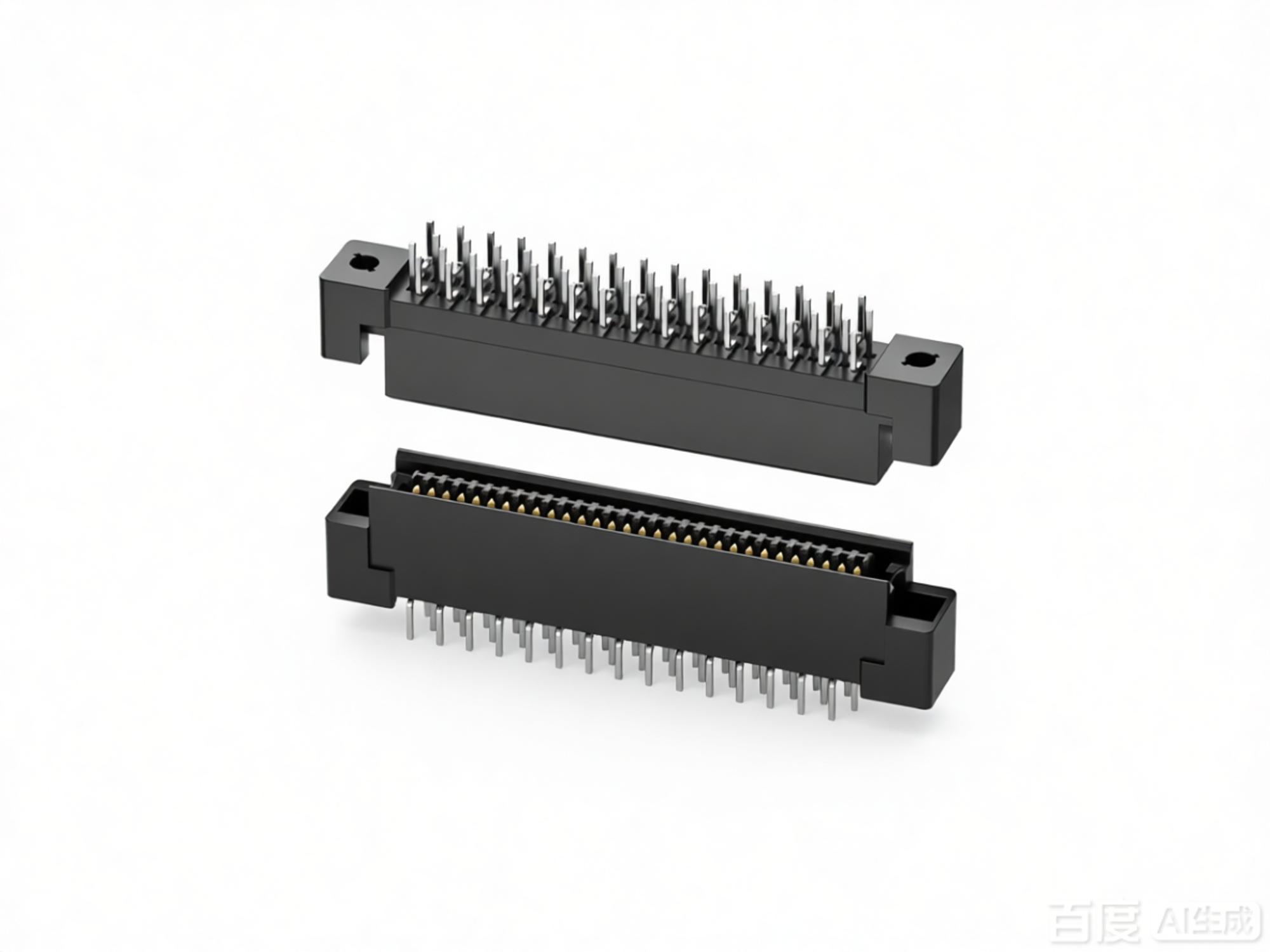

模组内部排线

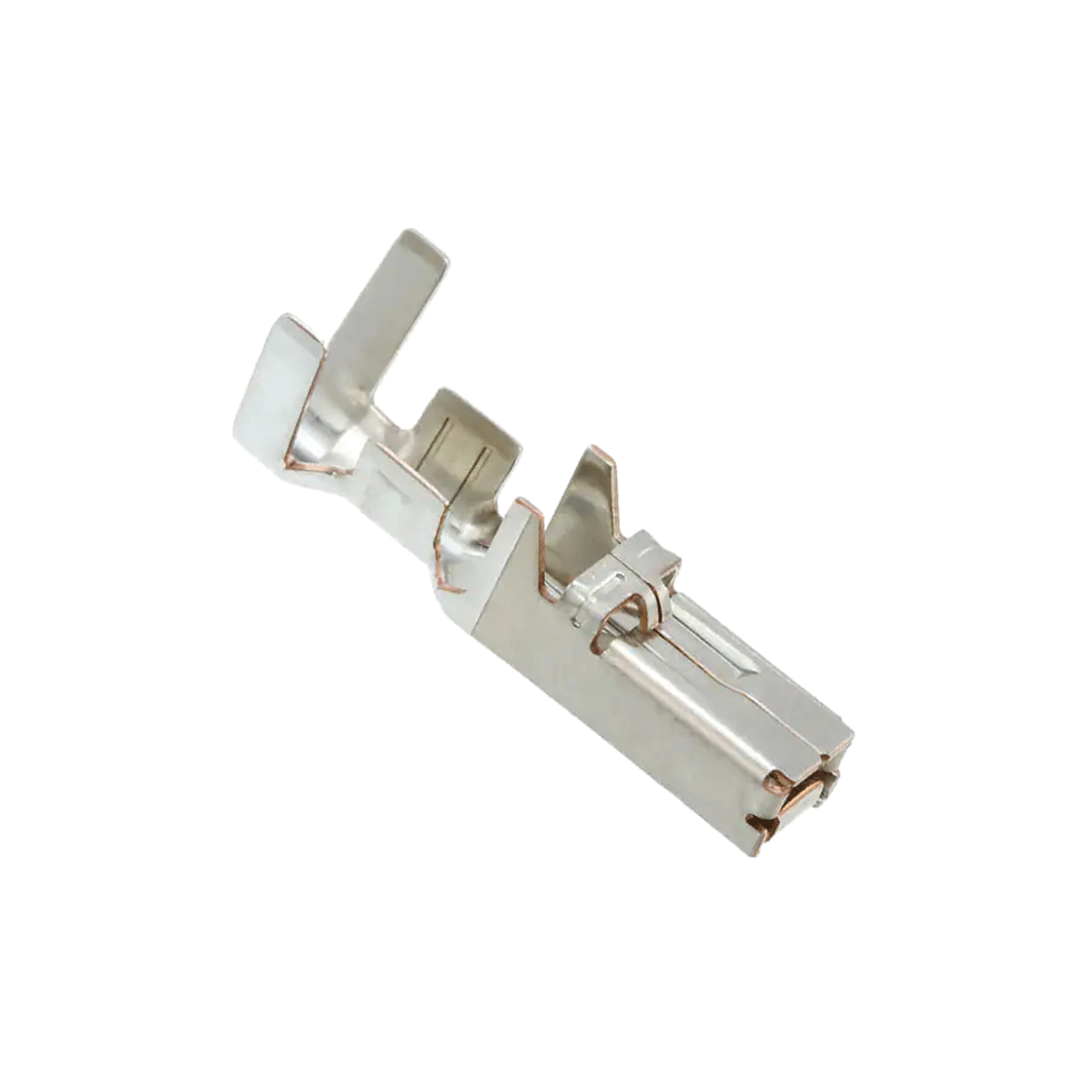

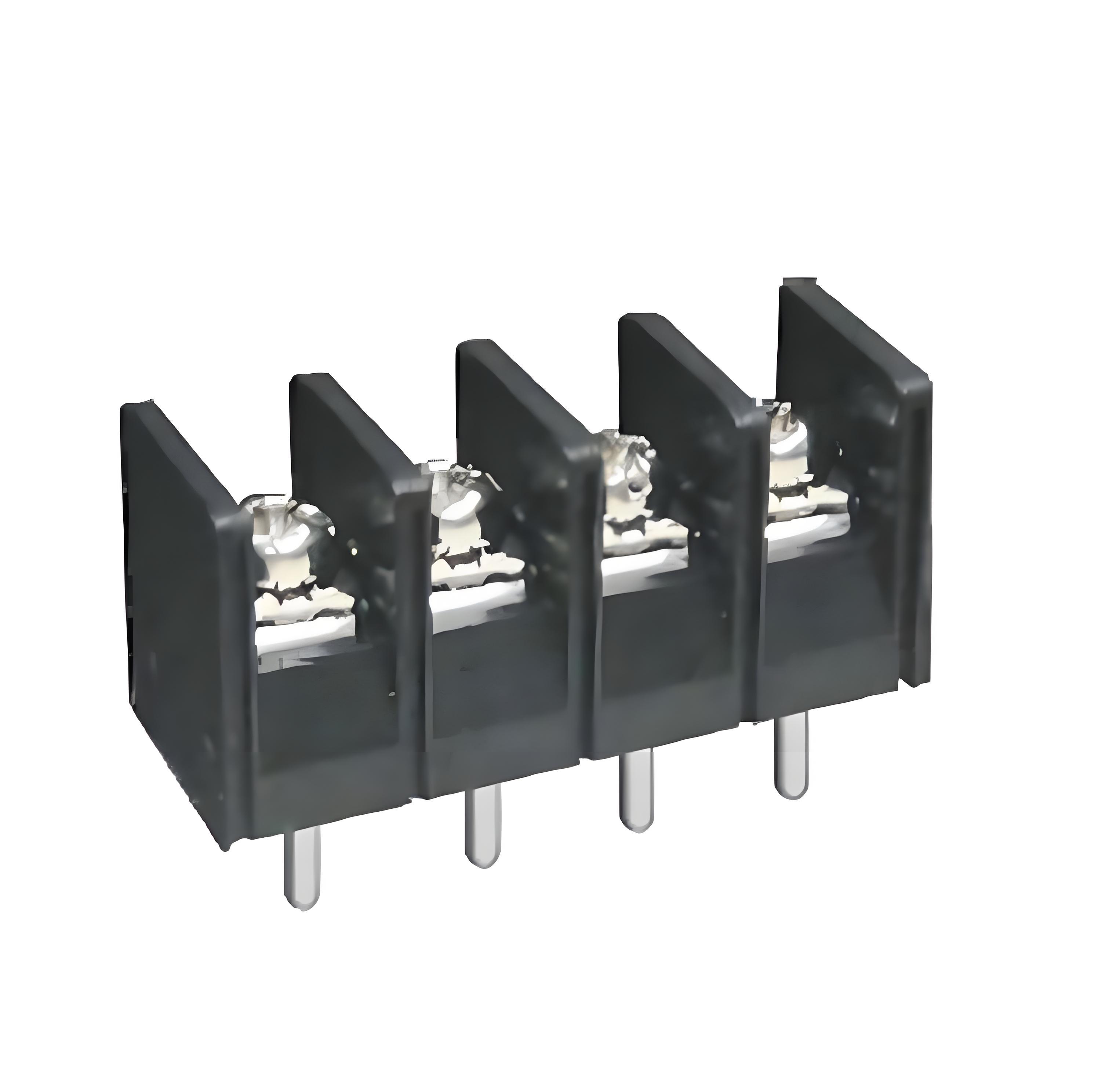

大电流供电链路
系统再精密，一旦供电系统瞬态压降过大或出现接触不良，也会导致随机黑屏。在电子谷的现场勘测中，电源问题往往不是简单的“有电没电”，而是压降与温升的动态博弈：LED显示屏在瞬间从全黑切换至全白画面时，电流需求激增，若连接链路节点阻抗偏大，会导致模组供电电压被拉低，从而引发驱动IC欠压复位或图像亮度突变。针对供电链路，电子谷设计了三个维度的深度优化。
