大型智慧照明工程通常采用“主回路—分控支路—末端灯具”三级架构部署供电链路。主回路从配电柜引出大截面电缆，沿灯杆或电缆沟敷设至各分控节点；分控支路则从分控节点引出，为一组数盏至十余盏灯具提供并行供电。在这个供电链路中，分控支路连接器处于一个独特的定位：它既不需要像主电源接口那样承载上百安培的大电流，也不能像传感器接口那样仅需数安培的微弱载流。它需要在中等功率范围内——通常在十几安培到二十几安培之间——兼具紧凑体积、便捷安装和可靠的户外防水性能。
如果选用与主回路同规格的大型连接器，不仅成本偏高，而且连接器体积过大，占用灯具接线盒宝贵的安装空间；如果选用过小的连接器，则载流裕量不足，长期满载运行可能引发过热和接触退化。电子谷DP17系列圆形防水连接器正是精准定位在这个中等功率区间的产品。
DP17系列的结构与防护设计
DP17系列是电子谷DP防水航空插系列中适配5-13mm电缆直径范围的规格。外壳采用热塑性塑料PC及PA66，阻燃等级UL94V-0，绝缘体为PPS耐高温材料，接触件为铜合金镀金处理。产品提供焊接式和免焊接螺丝压接两种接线方式：焊接式适合工厂预制化线束生产，螺丝压接则极大简化了现场施工——只需松开螺丝、插入裁剪好的电线、旋紧固定，无需专业压接工具即可完成可靠接线。
防护等级达到IP68，O型密封圈在螺纹锁紧后形成径向与轴向双重防水屏障。在智慧照明工程中，分控支路连接器往往安装于灯杆检修口或地埋接线盒内，这些位置在雨季可能面临积水浸泡。IP68防护能力意味着即便连接器短时浸水，内部触点和导线仍能保持干燥绝缘，不会因潮湿引发漏电或接触腐蚀。螺纹锁紧机构配合夹爪式电缆锁紧结构，在户外风振和线缆自重应力下保持连接长期稳固。
电气性能与支路承载能力
DP17系列提供2至7芯的灵活配置，额定电流20A，额定电压500V，接触电阻控制在低毫欧级别（1mΩ），绝缘电阻达2000MΩ。20A载流量在220V供电电压下对应约4.4kW的传输功率——足以同时为数盏至十余盏LED景观灯具提供稳定的电力供应。以每盏灯具平均功率200W计算，一路DP17支路可覆盖约20盏灯具，完全满足智慧照明常见的支路容量需求。500V的额定电压为长距离供电线路的电压降预留了充分的工程裕量，在电缆压降较大的远端仍能保证灯具驱动电源的输入电压处于正常工作区间。
多芯数选择是DP17系列的另一工程价值所在。2芯配置可满足最简单的火零线供电；3芯配置增加地线，满足I类灯具的接地保护要求；4-7芯配置则可在一根电缆中同时实现电力传输与控制信号并行——例如3芯用于火线/零线/地线供电，剩余2芯用于DALI或0-10V调光信号的支路级传输，实现供电与调光控制的一体化连接。
模块化接口与工程安装

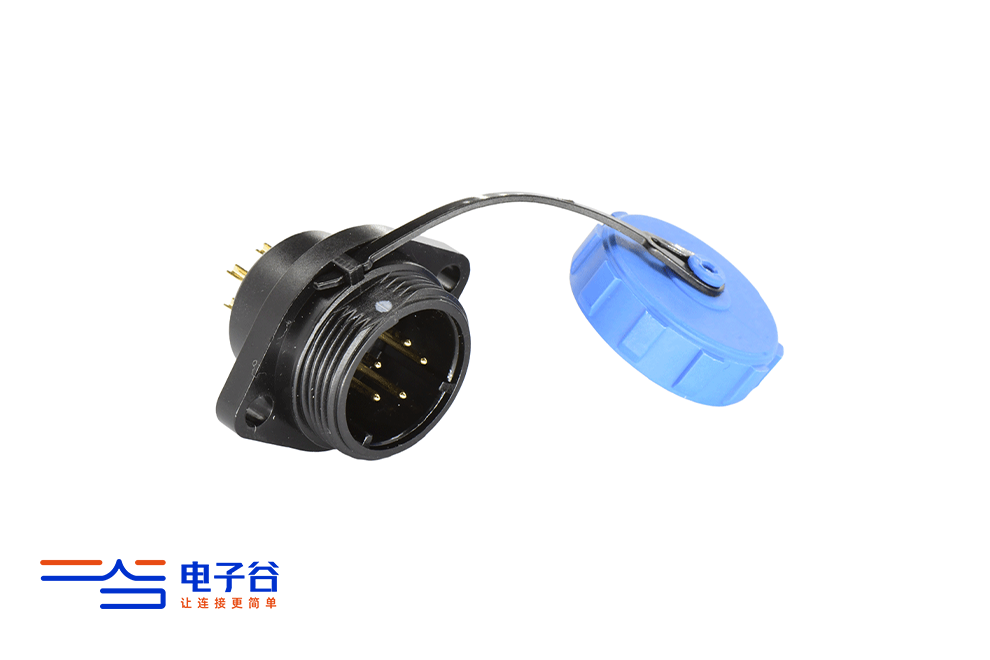

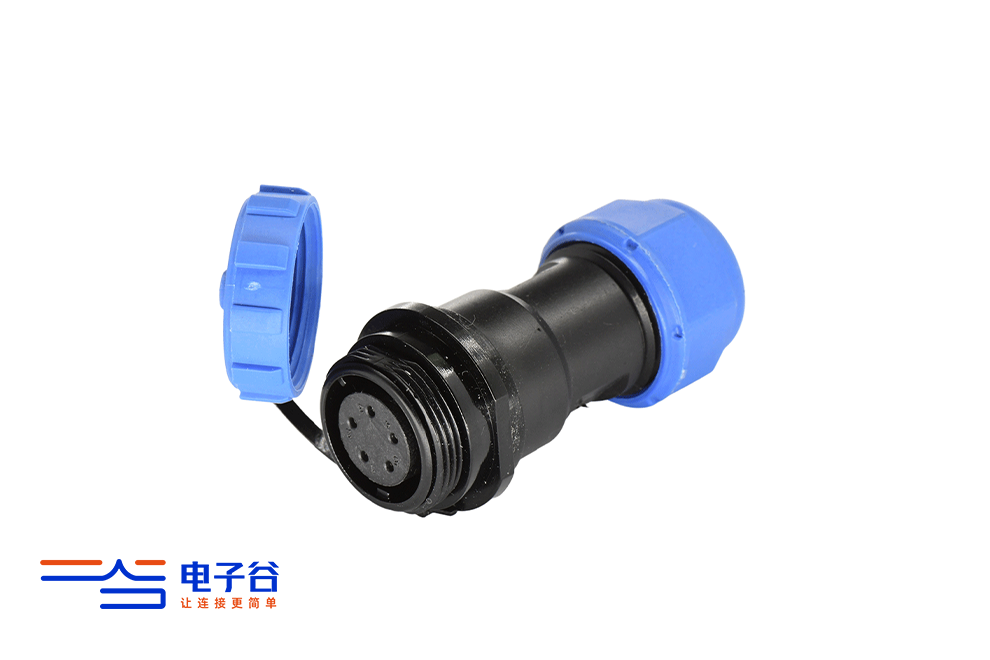

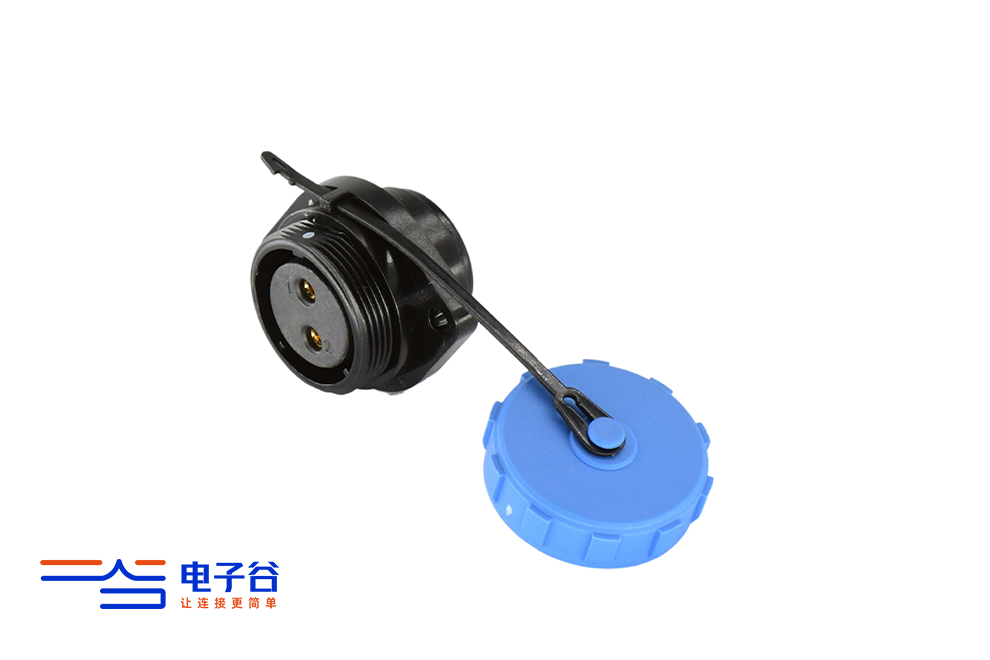

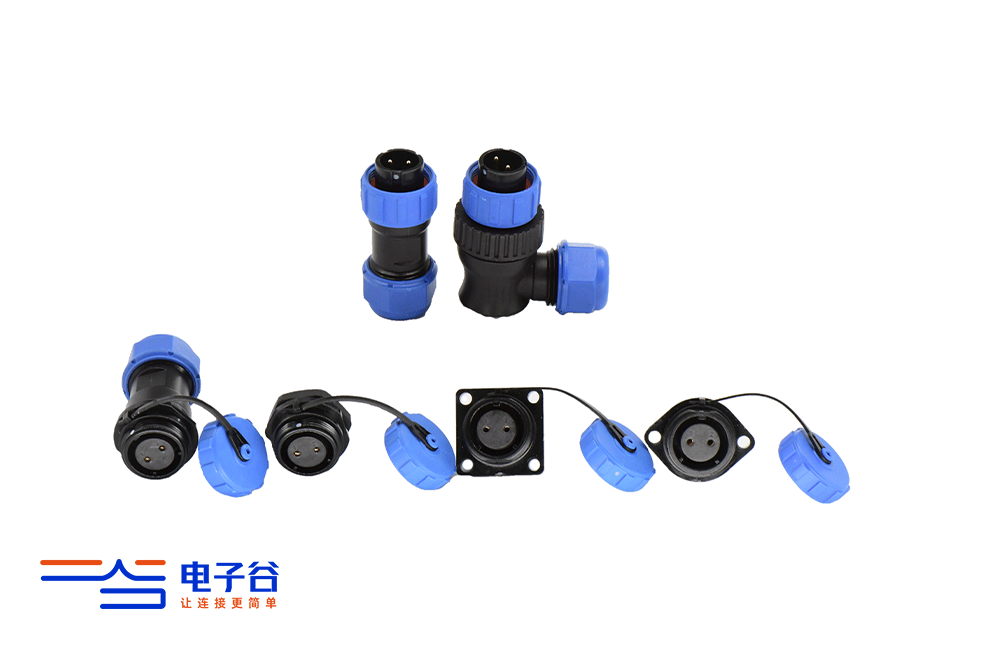

接口形式方面，DP17系列提供电缆插头、电缆对接插座、后螺母插座和方形法兰插座等多种规格。电缆对接插座适用于支路线缆的T接分支——从主电缆分支出支路线缆时，无需截断主电缆，通过对接插座即可实现可靠的T型分线。后螺母插座可直接安装于灯具接线盒面板，方形法兰插座则通过螺钉紧固于接线盒内壁。多种接口形态使DP17能够灵活适配从灯杆内壁到地埋接线盒的各种结构。
在智慧照明分控支路防水供电方案中，DP17系列以20A中等功率承载、IP68高防护、多芯数灵活配置和多种接口形态的系统化设计，成为分控支路供电链路中可靠的中坚连接方案，与DP21/DP29主电源连接器和M8/M12信号连接器共同构成了从配电柜到末端灯具的完整防水连接生态。
