复杂工业场景兼具强电磁干扰、剧烈振动、多尘油污、高低温交变等特征，对航插线束的连接稳定性、环境耐受性、信号传输可靠性提出极致要求。高可靠性航插线束的设计并非单一部件的性能升级，而是从连接器选型、结构设计、材料匹配到工艺落地的全流程工程化把控，核心是让每一处设计都精准适配工业现场的复杂工况。电子谷结合工程实操要点，解析高可靠性航插线束的系统化设计方法，保障其在复杂工业场景中长效稳定运行。
一、 核心连接器精准选型，筑牢可靠性基础
航插连接器是线束的核心端接部件，其选型直接决定线束的基础可靠性，需围绕工业场景的防护等级、芯数需求、抗振特性、传输类型四大核心维度匹配，优先选用符合工业标准的防水航插系列：

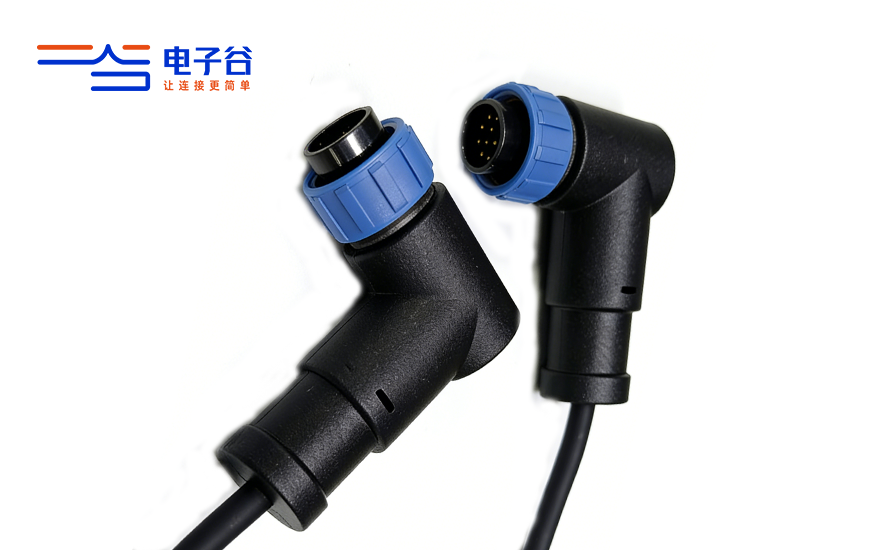

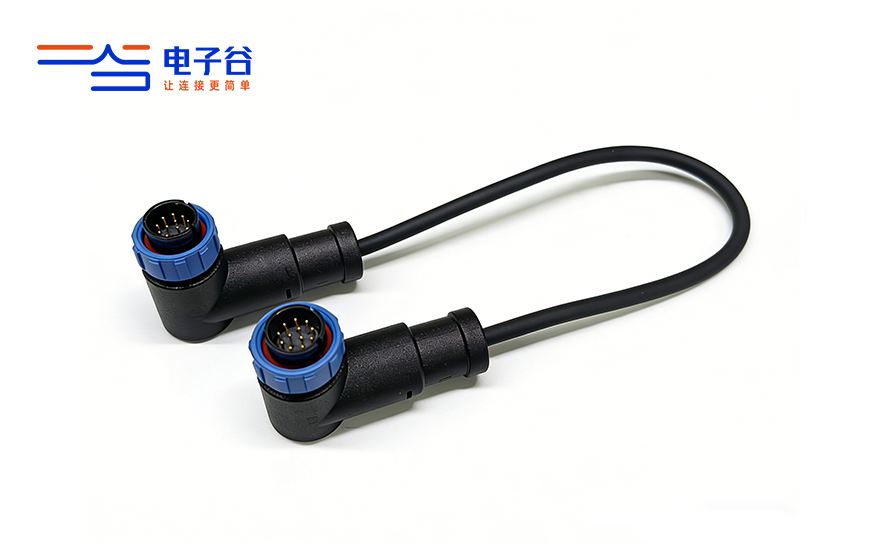

- 防护等级适配：针对潮湿、多尘、涉水的工业场景，如新能源产线、户外工控设备，需选用IP68级防水航插，搭配防水硅胶圈密封设计，抵御水分、粉尘侵入，如DP系列塑胶防水航空插，其全系列IP68防护可满足户外储能、工业湿法加工等场景的防水需求；
- 芯数与传输匹配：根据电源/信号混合传输需求选择芯数，大电流供电场景选2-4芯粗线径配置，高速信号+多传感传输场景选8-12芯精细化配置，同时确保接触件为黄铜镀金材质，提升导电性与防腐抗氧化性，减少传输接触损耗；
- 抗振结构选型：针对机床、工程机械等强振动场景，选用带螺纹锁紧装置的航插，配合防脱旋紧环设计，避免振动导致的插头松脱，保障连接的机械稳定性；
- 材质与合规性：外壳优先选用热塑料PA66尼龙+V-0级高阻燃材料，兼顾抗压、耐高温与防火需求，同时确保连接器通过CE、RoHS、ISO9001认证，适配工业现场的合规与安全要求。
二、 线束本体结构工程化设计，适配复杂工况传输
航插线束本体的结构设计需围绕抗干扰、抗拉扯、低损耗、耐环境展开，实现机械性能与电气性能的双重保障，核心设计要点贴合工程实操：
1. 屏蔽结构设计，抵御工业电磁干扰
针对工业现场变频器、高压电机等强电磁干扰源，线束需设计铝箔+镀锡铜网双层屏蔽结构，屏蔽层与航插金属外壳360°全周贴合，实现干扰能量的快速泄放；高频信号传输场景还需保证屏蔽层覆盖率≥90%，有效抑制差模与共模干扰，保障信号传输的低误码率。
2. 应力释放与抗拉扯设计
在航插与线束衔接处采用一体化注塑成型的应力释放结构，避免布线拉扯、设备振动导致的芯线断裂或屏蔽层断点；同时在护套外侧增加耐磨抗拉筋，提升线束的机械强度，适配AGV、工业机器人等移动设备的反复弯折、拉扯工况。
3. 芯线与绝缘层精准匹配
导体选用高纯度无氧铜丝多股精绞结构，既降低导体电阻减少信号/电源传输损耗，又提升抗弯折性，避免单股铜丝易断裂问题；绝缘层选用低介电常数的HDPE材质，芯线间绝缘电阻≥100MΩ/500V DC，防止芯线间串扰，混合传输线束需对电源芯线与信号芯线做分层隔离设计，避免电源干扰信号。
4. 外护套材质与工艺设计
外护套选用TPU/PA66工程塑料注塑成型，针对不同工业场景做材质优化：油污场景选用耐油TPU材质，高温场景选用耐高温PA66材质，户外场景添加抗紫外线成分；护套采用一次注塑成型工艺，无接缝、无气泡，提升整体的防水、防尘、防腐蚀能力。
三、 工艺落地与细节把控，规避可靠性隐患
高可靠性航插线束的设计需落地到标准化工艺中，细节处的工艺把控是规避后期故障的关键，核心工程实操工艺要求如下：
- 接触件压接工艺：航插黄铜镀金接触件与芯线的压接采用冷压接工艺，压接处紧密贴合无间隙，确保接触电阻≤5mΩ，避免虚接导致的发热、信号中断问题；
- 屏蔽层接地工艺：屏蔽层需单独引出并可靠压接在航插的接地端子上，实现单点/双点接地（根据布线长度选择），接地电阻≤4Ω，确保干扰能量有效泄放，避免屏蔽层成为新的干扰源；
- 密封与固定工艺：航插的O形密封圈需选用耐高低温硅胶材质，安装时确保无偏移、无破损，螺纹锁紧处涂抹防松胶，防止长期振动导致的螺纹松动；线束固定点采用绝缘卡扣，避免与金属桥架直接接触形成电磁耦合。
- 全流程检测工艺：每根线束生产完成后，需进行导通性、绝缘性、耐压性、屏蔽效能全项检测，IP68防护型线束还需做水下耐压测试，确保无工艺缺陷后再出厂。
四、场景化定制设计，实现可靠性精准适配
复杂工业场景的需求具有个性化特征，高可靠性航插线束需做场景化定制设计：新能源储能场景侧重大电流传输与IP68防水，可定制粗线径芯线+对接式航插；机床加工场景侧重抗振与抗干扰，定制螺纹锁紧航插+双层屏蔽线束；户外工控场景侧重耐高低温与阻燃，定制抗UV护套+V-0级阻燃航插，让设计与场景需求高度契合。
高可靠性航插线束的设计核心是以工业场景的实际需求为导向，实现连接器、线束结构、材料、工艺的系统化匹配。从IP68防水航插的精准选型，到双层屏蔽、应力释放的结构设计，再到冷压接、密封接地的工艺把控，每一个环节都围绕“可靠性”展开，让线束既能抵御复杂工业场景的电磁、机械、环境考验，又能保障信号与电源的长效稳定传输。在智能制造向精细化、复杂化发展的当下，系统化的工程设计是航插线束适配工业场景的核心支撑，也是其实现高可靠性的根本路径。
