航插线束（航空插头线束）起源于航空航天领域的高可靠连接需求，如今已成为工业、新能源、智能装备等领域的核心连接组件，凭借防水防尘、抗振耐拉、稳定传输的特性，替代传统接线方式实现复杂场景下的信号与电源传输。电子谷从基础定义出发，拆解航插线束的核心结构与类型划分，结合工业应用场景解析其适配逻辑，为入门者提供系统的认知框架。
一、 航插线束的基础定义与核心结构

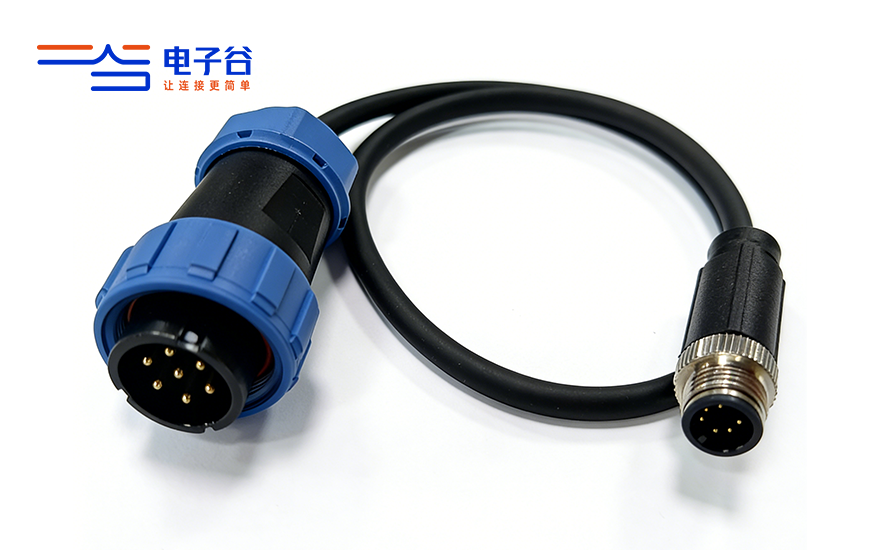

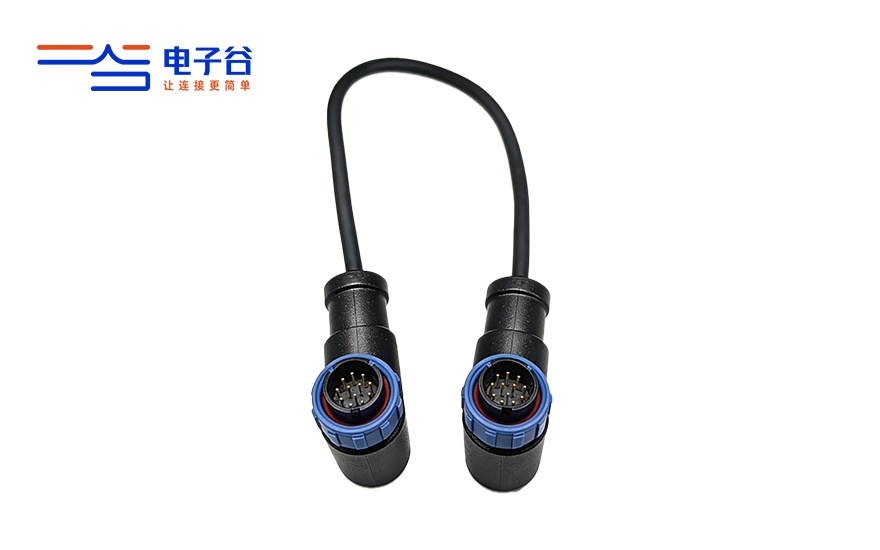

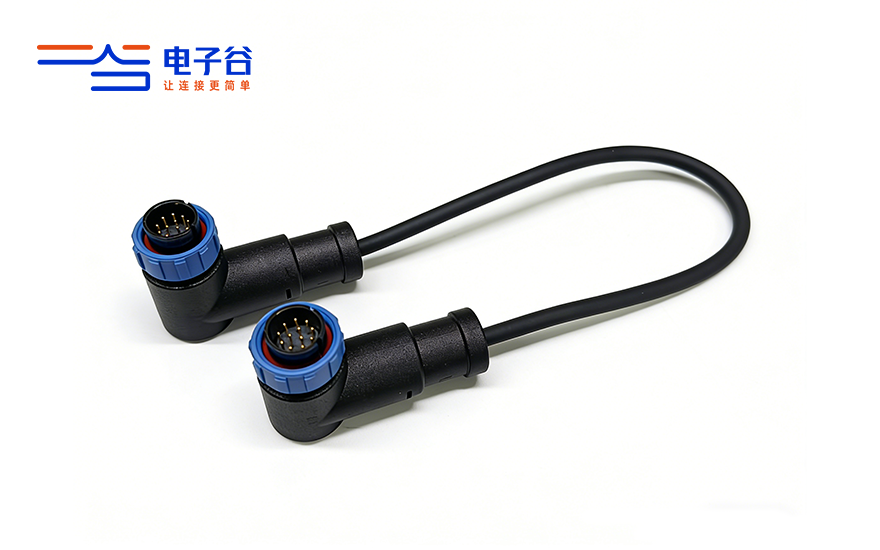

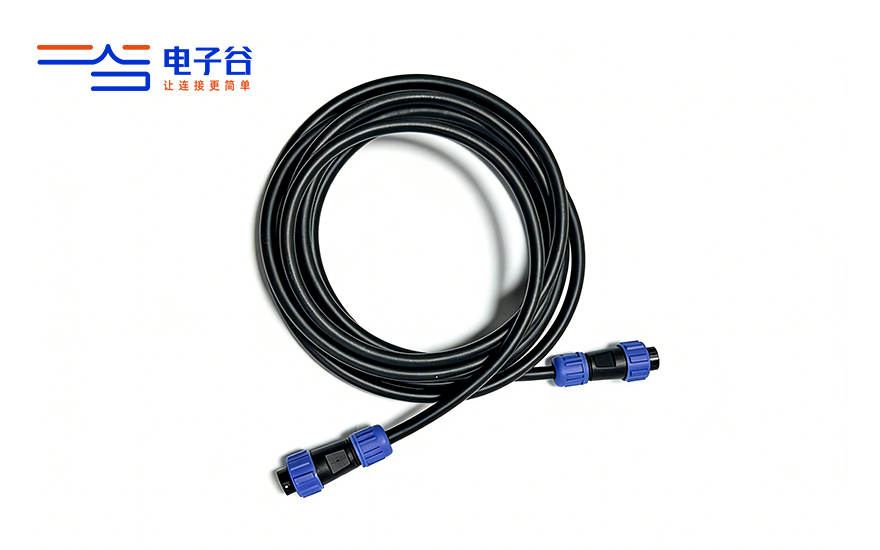

航插线束是以圆形航空连接器（航插）为端接组件，集成多芯导线、绝缘层、屏蔽层与护套的一体化连接线缆，核心价值是在振动、潮湿、粉尘等恶劣工况下，实现信号与电源的稳定传输。其结构由四大核心模块组成，各模块协同保障连接可靠性：
- 航插连接器：核心端接部件，分为插头（公头）与插座（母头），通过螺纹/卡扣式锁紧实现防脱连接，外壳多为金属或高强度工程塑料，具备IP65及以上防护等级；
- 导体与绝缘层：导体采用高纯度无氧铜丝，适配低损耗传输；绝缘层选用HDPE/氟塑料等低介电材质，隔离芯线间串扰，高频场景下还会增加屏蔽层（铝箔+镀锡铜网）抑制电磁干扰；
- 外护套：TPU/PA工程塑料注塑成型，耐油、耐高低温、抗弯折，部分户外型号添加抗紫外线成分，适配复杂工业环境；
- 应力释放结构：连接器与线束衔接处的一体化注塑设计，避免拉扯、振动导致的芯线断裂或屏蔽层断点。
二、 航插线束的核心类型划分
航插线束的类型划分围绕连接方式、芯数规格、功能特性三大维度展开，不同类型对应不同应用场景的传输需求：
1. 按连接方式划分
- 螺纹锁紧型：通过螺纹旋转实现锁紧，连接强度高、抗振性优异，适配机床、工程机械等强振动场景，是工业领域最主流类型；
- 卡扣快插型：通过卡扣按压实现快速插拔，安装效率高，适配智能仓储AGV、便携式检测设备等需频繁拆装的场景；
- 推拉自锁型：推拉即可完成锁紧/解锁，操作便捷且防误拔，适配医疗设备、航空航天等对操作速度有要求的场景。
2. 按芯数与传输功能划分
- 小芯数电源型：24芯，线径较粗（0.55mm²），专注大电流电源传输，适配新能源设备、工业电机供电；
- 多芯信号型：812芯及以上，线径较细（0.23mm²），专注传感器、工业相机等弱信号传输，部分型号带屏蔽层，适配高速数据传输；
- 混合传输型：同时集成电源芯线与信号芯线，实现“供电+信号”一体化传输，适配智能机器人、车载设备等紧凑空间场景。
3. 按防护与环境特性划分
- 常规工业型：防护等级IP65IP67，耐温-20℃+85℃，适配车间、机柜等常规工业环境；
- 高防护特种型：防护等级IP68及以上，耐温-40℃~+125℃，具备耐油、耐腐蚀特性，适配户外、冶金、新能源产线等极端工况；
- 屏蔽抗干扰型：增加双层屏蔽结构，屏蔽效能≥60dB，适配工业以太网、高频传感等强电磁干扰场景。
三、航插线束的典型应用场景解析
航插线束的类型与结构特性，使其精准适配多领域的复杂工况需求，核心应用场景如下：
1. 工业自动化与智能制造
机床加工、工业机器人、视觉检测等场景中，螺纹锁紧型屏蔽航插线束是主流选择，其抗振性与屏蔽效能可抵御变频器、电机的强电磁干扰，保障工业以太网、传感器信号的稳定传输，同时IP67防护可应对车间粉尘、油污环境。
2. 新能源与储能领域
光伏、锂电产线及储能设备中，高防护特种型航插线束被广泛应用，其耐高低温、耐腐蚀特性适配产线高温、化学腐蚀环境，混合传输型可同时实现设备供电与数据采集，提升布线效率。
3. 智能物流与移动装备
AGV、自动导引车等移动设备中，卡扣快插型轻量化航插线束更适配，其快速插拔特性便于设备维护，抗弯折护套可应对移动中的反复拉扯，同时屏蔽设计能阻隔仓储内复杂电磁干扰，保障调度通信稳定。
4. 户外与特种装备
户外水文监测、安防设备、工程机械等场景中，IP68高防护型航插线束是刚需，可抵御雨水、风沙、极端温度，同时螺纹锁紧结构防止户外振动导致的连接松动，保障设备长期稳定运行。
四、航插线束的选型入门要点
入门选型需遵循场景优先、功能匹配原则：先明确传输需求（电源/信号/混合）、工况环境（干扰强度、温湿度、防护等级），再对应选择连接方式与芯数规格；优先选用标准化接口（如M12、SP系列），便于后期维护与替换；同时关注环保合规性，选择符合RoHS、CE标准的产品，适配全球化应用需求。
航插线束并非航空领域专属，其高可靠、高防护的核心特性，让它成为工业智能化、新能源等领域的基础连接组件。从基础结构到类型划分，再到场景适配，清晰的认知框架能帮助从业者快速理解其应用逻辑，在复杂工况下选择最适配的连接方案。随着智能制造与新能源产业的持续升级，航插线束的类型将进一步细分，应用场景也将持续拓展，成为工业互联的核心连接支撑。
