屏蔽线束的EMI控制能力并非仅由自身结构决定，工业现场不合理的布线方式会直接造成屏蔽效能衰减，甚至引发线束间的电磁串扰，导致高速、高精度信号出现失真、丢包等问题。电磁串扰的本质是相邻线束间的电磁耦合与信号辐射叠加，通过制定标准化的布线规范、落地场景化的实操技巧，能从物理层面切断耦合路径，让屏蔽线束的抗干扰性能充分发挥。电子谷从核心布线规范出发，结合工业现场实操要点，解析避免屏蔽线束电磁串扰的科学方法。
一、 规避电磁串扰的核心布线规范
布线规范是EMI控制的基础，围绕物理隔离、接地合规、形态管控、信号分类四大原则制定，从源头减少线束间的电磁耦合，同时保障屏蔽层的完整性与连续性，所有规范均贴合工业现场布线实操，落地性强：
1. 强弱电严格物理隔离，把控安全间距
工业强电线缆（动力线、高压电源线）是电磁串扰的主要源头，交变电流产生的强磁场易与屏蔽线束形成电磁感应。布线时需将屏蔽线束与强电线缆分桥架、分线槽布置，水平间距不小于30cm，严禁同管、同槽混布；若现场空间受限需交叉布线，必须采用90°垂直交叉方式，最大限度缩短线束间的耦合接触面积，降低磁场感应强度。
2. 屏蔽层接地标准化，杜绝接地环路干扰
屏蔽层的接地方式直接影响串扰抑制效果，需根据布线长度精准选择：短距离布线（≤20米）采用单端接地，仅在信号接收端接地，避免形成接地环路产生感应电流，反而成为新的干扰源；长距离高速信号布线（＞20米）采用双端接地，且两端接地电阻需保持一致（≤4Ω），确保干扰能量快速泄放。所有接地端需连接至工业专用接地排，严禁与设备机壳、零线混接，防止杂散电流引入。
3. 规范布线形态，防止屏蔽层破损失效

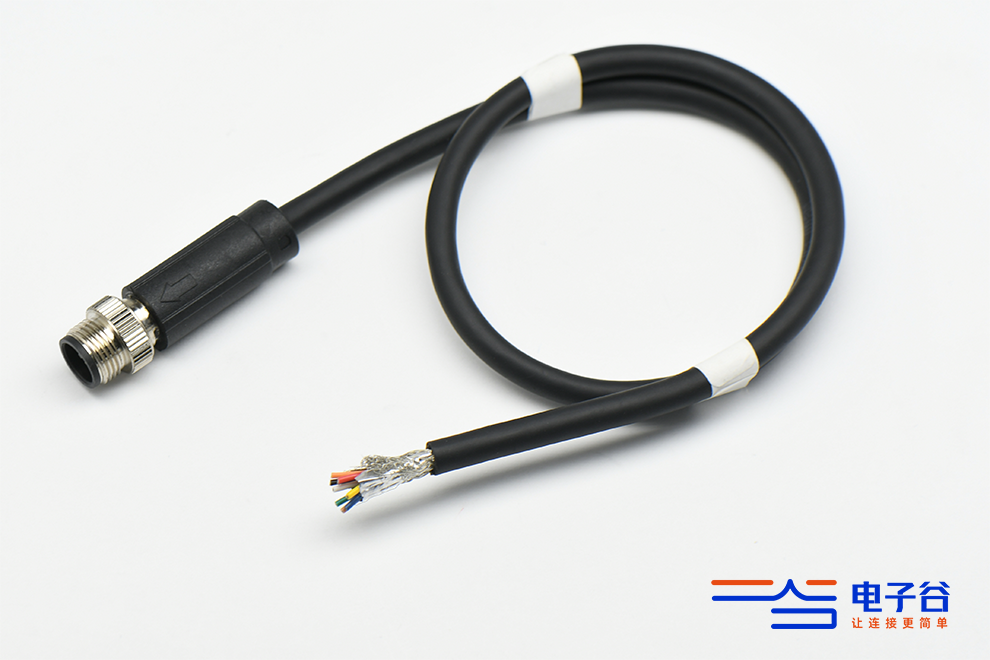

屏蔽线束的铝箔+镀锡铜网屏蔽层易因弯折、拉扯出现破损，布线时弯曲半径需≥线束外径的10倍，严禁硬折、死弯；同时尽量缩短布线长度，减少不必要的绕线，降低信号传输中的辐射损耗，也减少与周边线束的耦合概率；布线全程保持线束平直，减少弯折次数，避免屏蔽层出现间隙导致信号辐射外泄。
4. 按信号类型分类布线，隔离不同频段
同类型、同频段的屏蔽线束可集中布线，不同频段的线束需严格物理隔离，尤其是高频信号（工业以太网、工业相机图像信号）与低频弱信号（传感器模拟信号），间距不小于15cm。高频信号辐射性强，易对低频弱信号产生串扰，分类布线能有效避免不同频段信号的交叉干扰，保障各类型信号的传输纯净度。
二、 工业现场EMI控制的实操技巧
遵循基础布线规范的同时，需结合工业现场的设备布局、工况环境做针对性实操优化，这些技巧能进一步提升EMI控制效果，解决现场布线的实际串扰问题，且无需额外增加设备投入：
1. 线束固定做防耦合处理，预留间隙
用绝缘卡扣固定屏蔽线束时，固定间距控制在30-50cm，卡扣处增加绝缘垫片，避免线束与金属桥架、设备外壳直接接触产生电磁耦合；多根屏蔽线束并行固定时，线束间保留2-3cm的间隙，防止紧密贴合导致的电磁辐射相互叠加，间隙形成的空气层也能削弱电磁信号的传播。

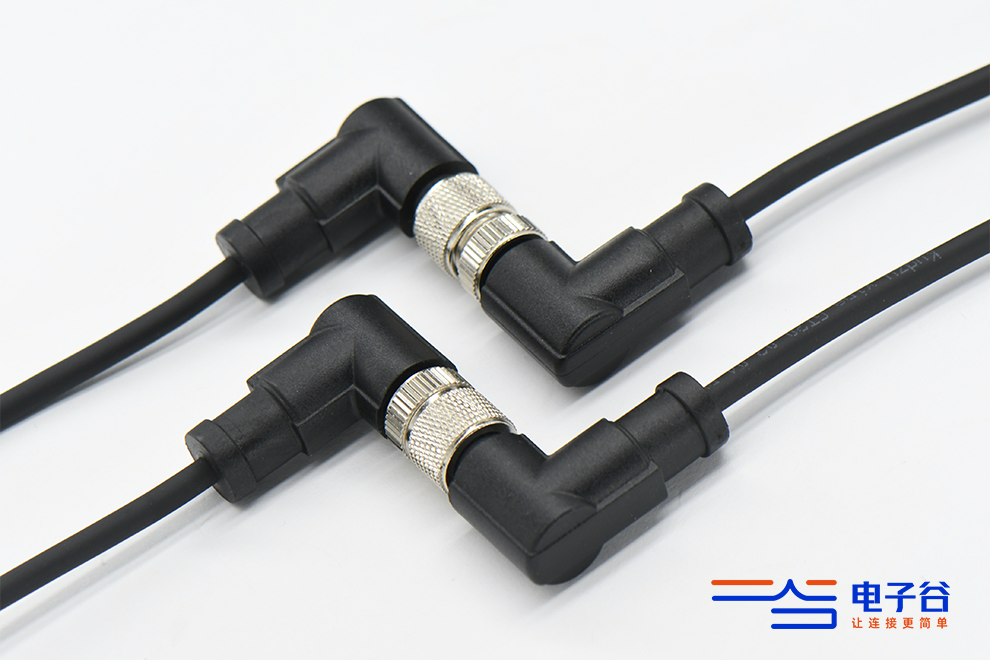

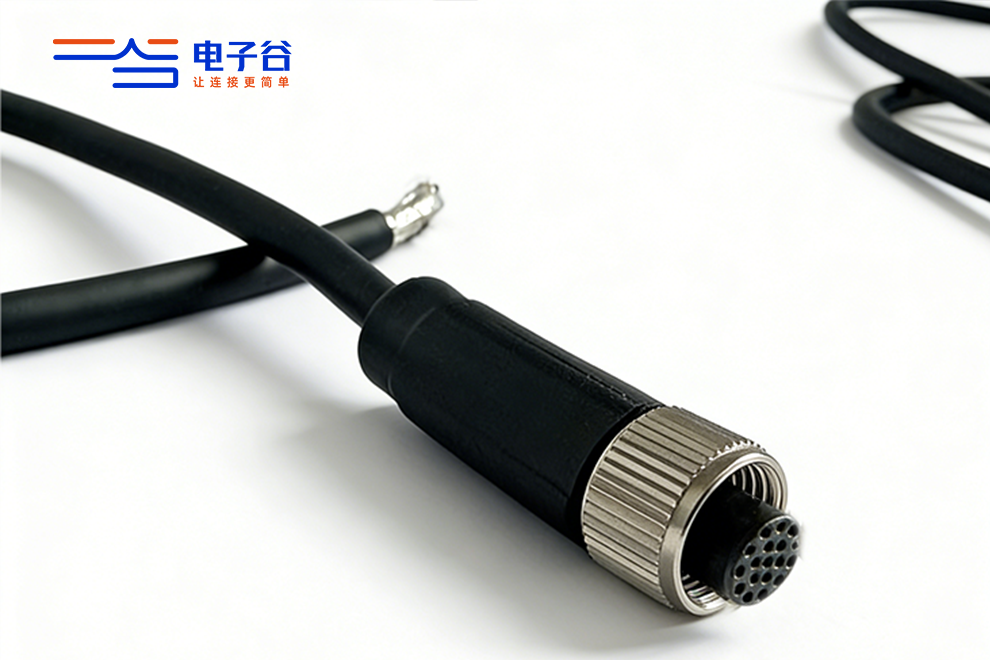

2. 连接器对接做好屏蔽无缝衔接

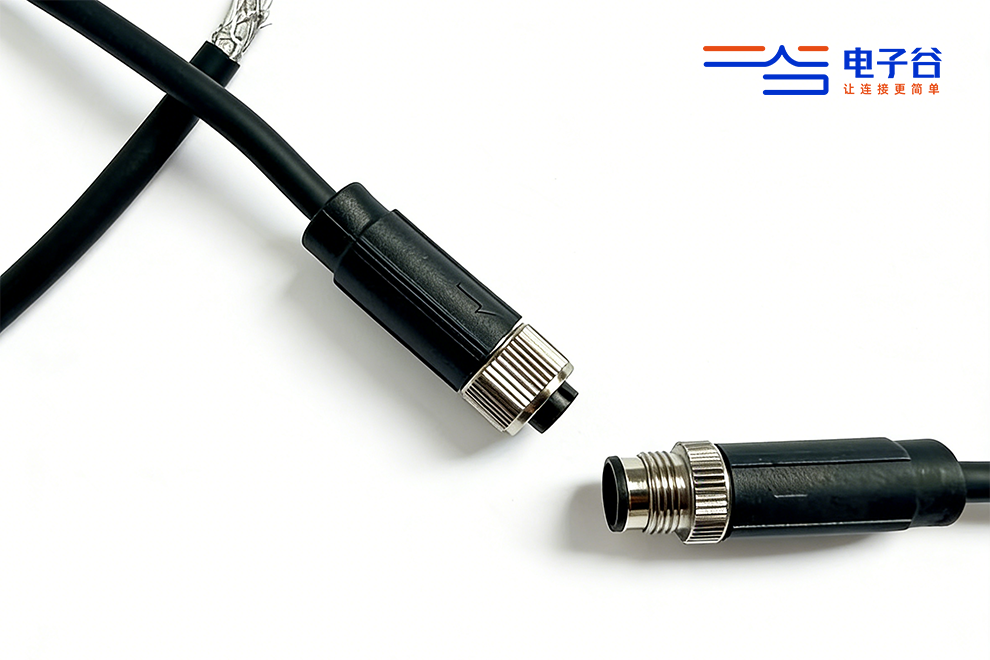

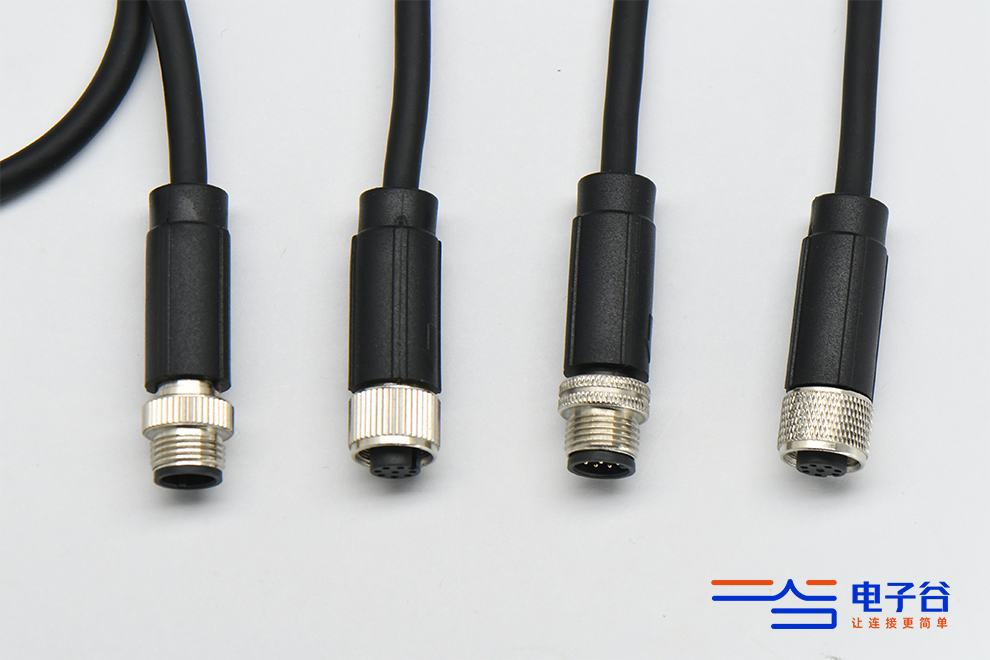

屏蔽线束与M12/M8连接器的对接处是屏蔽防护的薄弱点，屏蔽层衔接不紧密会形成“屏蔽断点”，导致信号辐射引发串扰。实操时需选用注塑一体成型的屏蔽连接器，确保屏蔽层与连接器屏蔽外壳360°全周贴合；手工接线时，需将屏蔽层均匀包裹连接器接地端，并用防水绝缘胶带缠绕衔接处，既强化密封，也保障屏蔽层的连续性。
3. 远离强干扰源，增设辅助屏蔽防护
布线时让屏蔽线束远离变频器、高压电机、焊接设备、工业射频设备等强电磁干扰源，间距不小于1米；若现场布局受限无法远离，可采用金属屏蔽桥架包裹屏蔽线束，形成“双层屏蔽”防护，进一步阻隔干扰源的电磁辐射，避免与屏蔽线束形成耦合。
4. 布线路径避开金属闭合结构
金属闭合结构（如金属机柜、钢管架）会形成电磁屏蔽腔，易导致电磁信号反射叠加，引发线束间串扰。布线时尽量让屏蔽线束远离金属闭合结构，若需穿过，需在穿线处增加绝缘护套，同时避免线束在金属结构内形成环形布线，防止产生感应电流。
三、 布线后的巡检与维护要点
避免屏蔽线束电磁串扰并非一次性工作，后期的巡检与维护能及时排查隐患，保障EMI控制效果的持续性：定期检查屏蔽层是否有破损、接地端是否松动、线束是否移位贴合；对工业相机、AGV系统等高速信号传输场景的屏蔽线束，每季度用万用表检测接地电阻，确保接地通路通畅；做好线束分类标识，标注信号类型与频段，便于后期布线调整与故障排查。
屏蔽线束的EMI控制能力，是产品设计与科学布线的双重结果，不合理的布线会让优质的屏蔽设计形同虚设。通过遵循强弱电隔离、标准化接地、信号分类等核心规范，结合现场防耦合固定、屏蔽无缝衔接等实操技巧，能从物理层面有效切断电磁串扰的耦合路径，最大化发挥屏蔽线束的抗干扰性能。在工业智能化升级、高速高精度信号传输需求日益增加的当下，做好屏蔽线束的布线设计与EMI控制，是保障工业设备稳定运行、提升信号传输完整性的关键环节。
