M12屏蔽线束的核心价值在于通过屏蔽结构抵御EMI/RFI电磁噪声干扰，而抗噪声性能的测试是验证其屏蔽效能、保障工业现场信号稳定传输的关键环节。尤其在工业相机、高速传感器等高精度信号传输场景中，科学的测试方法与标准的结果解读，直接决定线束是否适配实际工况。电子谷结合工业测试规范，拆解M12屏蔽线束抗噪声性能的完整测试流程，解读核心测试标准与结果判定依据，为工程应用提供专业参考。

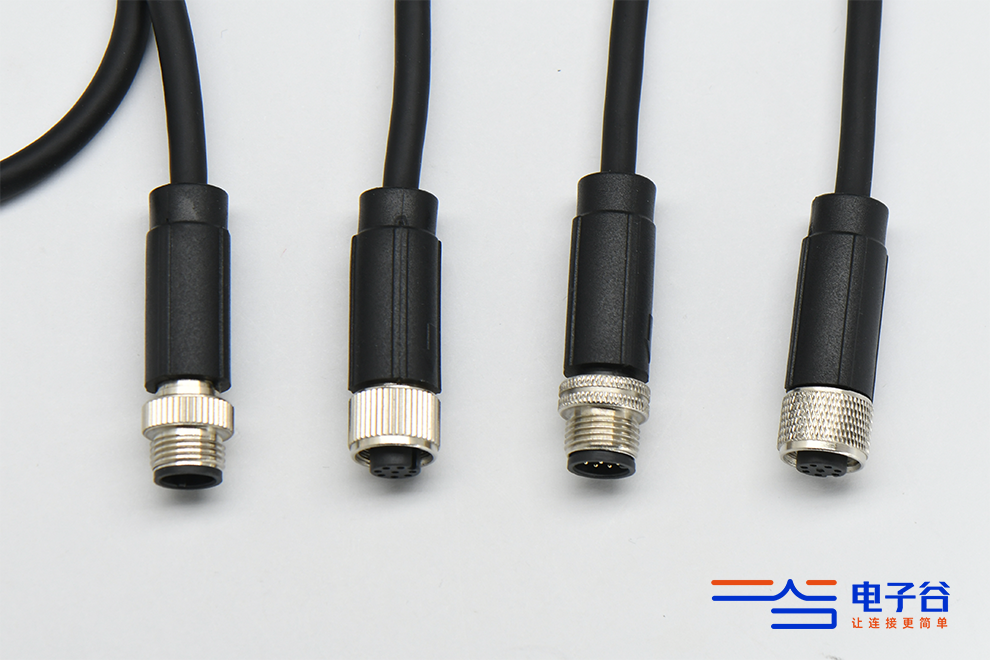

一、 M12屏蔽线束抗噪声测试的前期准备
正式测试前的精准准备是保障测试结果准确性的基础，需围绕测试设备、线束样品、环境条件三大核心维度做好把控，同时匹配M12线束的结构特性与工业应用场景：
- 测试设备选型：选用符合工业电磁测试标准的设备，核心包含信号发生器、电磁屏蔽暗室、频谱分析仪、网络分析仪，以及M12专用转接夹具，确保夹具与线束接口精准匹配，避免因接触不良引入额外噪声；
- 线束样品处理：选取与实际应用规格一致的M12屏蔽线束（如工业相机常用的4芯、8芯款），样品长度建议与现场使用长度相同，剥线、对接处需按工业规范处理，屏蔽层接地方式与实际安装一致，无破损、虚接；
- 测试环境控制：测试需在电磁屏蔽暗室中进行，消除外部环境电磁噪声的干扰，环境温湿度控制在25℃、50%RH左右，避免温湿度变化影响线束的电气性能，确保测试结果的可重复性。

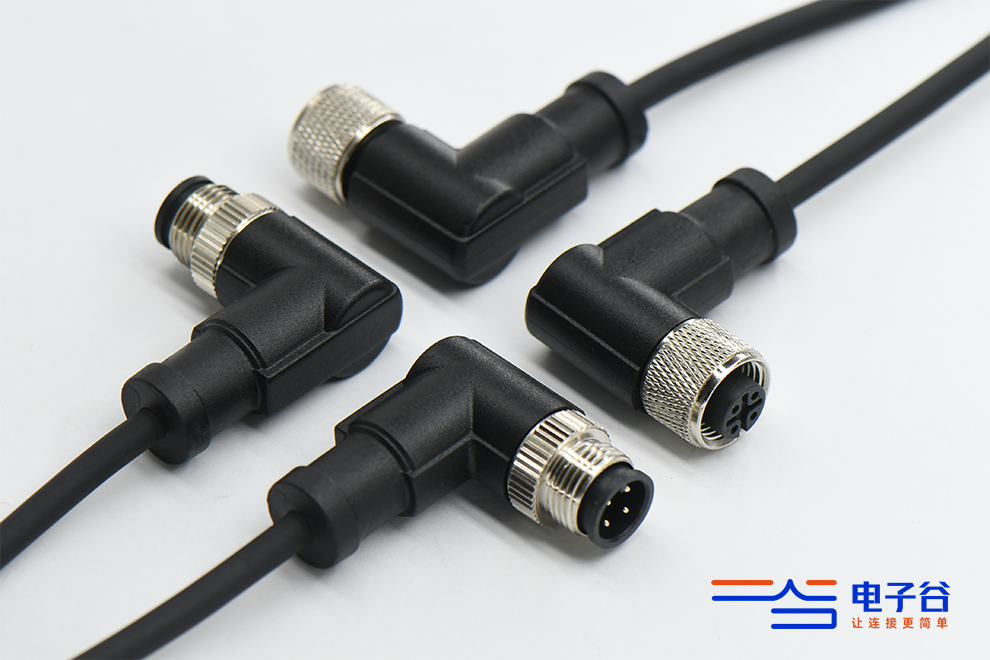

二、 M12屏蔽线束抗噪声性能的核心测试流程
M12屏蔽线束的抗噪声测试核心围绕屏蔽效能展开，分为辐射抗扰度测试和传导抗扰度测试两大模块，模拟工业现场的电磁噪声干扰形式，完整测试流程分为四步，层层验证线束的抗噪声能力：
1. 基础性能校准
先通过网络分析仪测试M12屏蔽线束的基础电气性能，包括特征阻抗、插入损耗，确保线束自身无开路、短路，芯线与屏蔽层之间绝缘良好，基础性能达标后再进行抗噪声测试，避免因线束本身质量问题导致测试结果失真。
2. 辐射抗扰度测试
模拟工业现场空间电磁辐射噪声的干扰，将M12屏蔽线束放置在屏蔽暗室的测试台上，一端连接信号发生器输出标准测试信号（如工业常用的10kHz-3GHz频段），另一端连接频谱分析仪；通过暗室中的发射天线向线束辐射不同强度的电磁噪声，记录频谱分析仪中有效信号的失真度、信噪比变化。测试过程中需改变线束的摆放姿态，模拟现场布线的实际情况，全面验证其辐射抗扰能力。
3. 传导抗扰度测试
模拟工业现场通过线缆传导的电磁噪声干扰，采用电流注入法，将耦合夹套在M12屏蔽线束上，通过信号发生器向耦合夹注入干扰电流，让噪声通过线束传导至接收端；通过频谱分析仪检测接收端的信号变化，验证屏蔽层对传导噪声的阻隔与泄放能力，重点测试工业现场高频段（1MHz-100MHz）的传导抗扰性能，匹配变频器、电机等设备的干扰频段。
4. 接地性能验证
屏蔽层的可靠接地是M12屏蔽线束发挥抗噪声性能的关键，单独测试接地回路的接地电阻，标准要求接地电阻≤4Ω；同时模拟接地不良、接地松动的情况，复测线束的抗噪声性能，对比接地正常与异常状态下的信号变化，验证接地对屏蔽效能的影响。

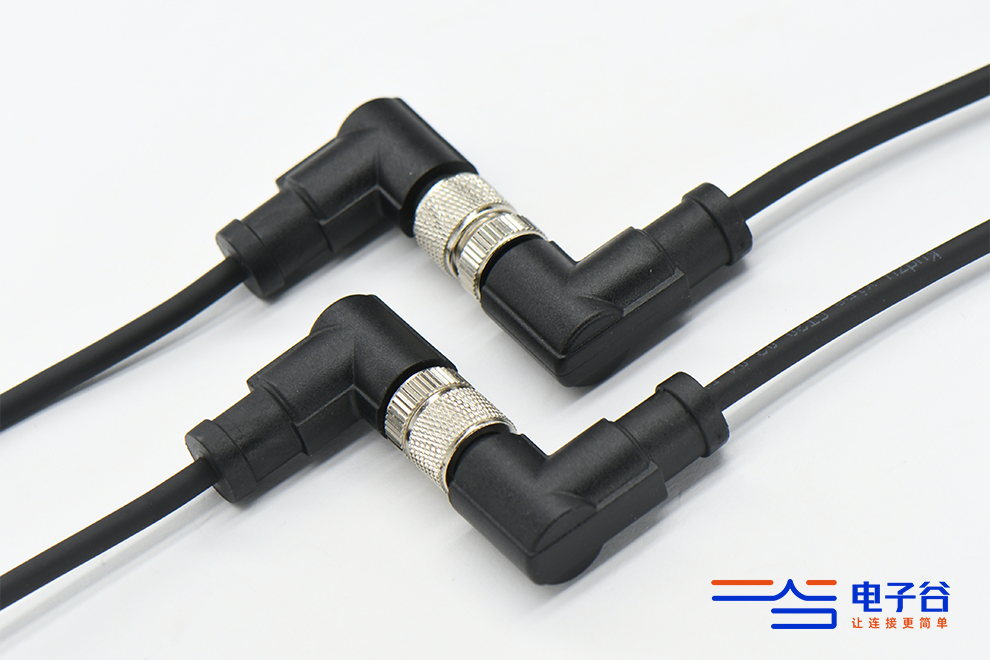

三、 M12屏蔽线束抗噪声测试的标准解读与结果判定
M12屏蔽线束的抗噪声测试需遵循IEC 61000-4-3（辐射抗扰度） 和IEC 61000-4-6（传导抗扰度） 工业标准，结合线束的应用场景（如工业相机、工业以太网），制定针对性的结果判定准则，核心解读与判定要点如下：
- 屏蔽效能数值判定：工业级M12屏蔽线束的屏蔽效能在30MHz-1GHz频段需≥60dB，数值越高表示抗噪声能力越强，若应用于精密工业相机、千兆工业以太网场景，屏蔽效能需≥80dB，确保高清图像、高速数据传输无失真；
- 信号指标判定：测试过程中，有效信号的信噪比需≥20dB，误码率≤10⁻⁹，无明显的信号衰减、失真，即使在额定强度的电磁噪声干扰下，信号指标仍需保持在工业标准范围内，否则判定为抗噪声性能不达标；
- 接地性能判定：接地电阻需符合≤4Ω的标准，且接地松动时，屏蔽效能下降幅度不得超过20%，否则说明线束的接地结构设计不合理，无法适配现场的实际安装需求；
- 场景适配判定：针对工业相机专用的M12屏蔽线束，需额外匹配设备的传输标准，测试结果需满足CE、RoHS认证中的电磁兼容要求，确保线束与设备的整体兼容性。
M12屏蔽线束的抗噪声性能测试，是从技术层面验证其屏蔽效能的核心手段，科学的测试流程与标准的结果解读，能精准判断线束是否适配工业现场的电磁环境。在工业智能化升级、高速高精度信号传输需求日益增加的当下，做好M12屏蔽线束的抗噪声测试，既是保障设备稳定运行的前提，也是选型、验收环节的重要依据。唯有严格遵循工业测试标准，让测试结果贴合实际工况，才能充分发挥M12屏蔽线束的抗噪声价值，为工业信号传输筑牢防护屏障。
