高速数据传输是工业物联网、智能制造的核心支撑，高频信号在传输中易受电磁干扰且自身辐射特性显著，屏蔽线束的设计与性能直接决定高频信号的传输质量，二者形成“设计适配性能，性能保障传输”的紧密关联。尤其在M12屏蔽线束适配工业相机、工业以太网等高速传输场景中，屏蔽设计的合理性更是满足高频信号参数要求的关键。电子谷从高速数据传输的参数要求切入，解析屏蔽线束与高速传输的内在关联，挖掘屏蔽设计的核心洞察。
一、高速数据传输对线束的核心参数要求
高速数据传输以高频信号为载体，区别于低速信号传输，其对传输线束的信号完整性、抗干扰性、阻抗匹配性提出严苛参数要求，这也是屏蔽线束设计的核心依据，三大核心参数要求如下：
1. 低信号衰减，保障传输距离与速率
高频信号在传输中易因集肤效应、介质损耗产生能量衰减，高速传输要求线束在额定频段（如千兆以太网100MHz-1GHz）内插入损耗≤0.5dB/m，确保信号在有效传输距离内仍能保持足够强度，满足工业现场10-100米的常规布线需求。
2. 高抗干扰性，抑制EMI/RFI对高频信号的影响
高频信号对电磁干扰的敏感度远高于低速信号，微小的电磁噪声就会导致信号失真、丢包，要求线束能抵御工业现场变频器、电机等设备产生的EMI/RFI干扰，屏蔽效能在30MHz-1GHz频段需≥60dB，同时抑制自身信号辐射引发的串扰。
3. 精准阻抗匹配，避免信号反射
高速传输中阻抗突变会引发信号反射，叠加后造成信号失真，要求线束的特征阻抗精准匹配工业标准（如M12屏蔽线束常用100Ω/120Ω），阻抗偏差≤±10%，且全程阻抗连续，无明显波动，保障高频信号无反射传输。
二、 屏蔽线束适配高速数据传输的核心设计洞察
屏蔽线束并非简单增加金属屏蔽层，而是围绕高速数据传输的参数要求做针对性设计，从屏蔽结构、材质选型、工艺把控等方面实现与高频信号传输的深度适配，核心设计洞察体现在四方面：
1. 双层屏蔽结构设计，兼顾抗扰与防辐射

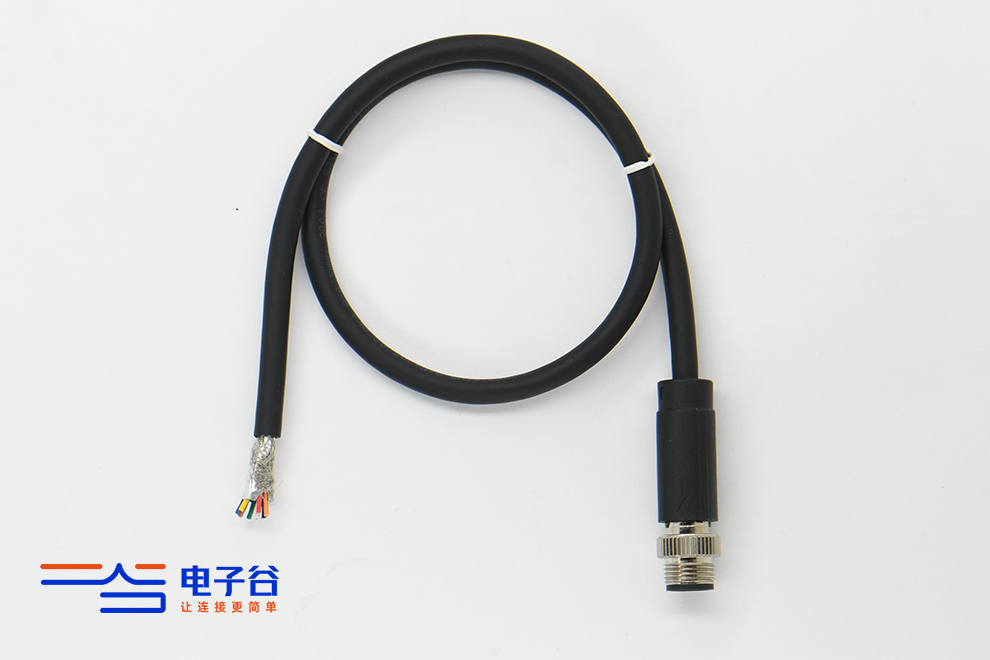

针对高频信号“易受干扰+易辐射”的双重特性，工业高速传输用M12屏蔽线束多采用铝箔+镀锡铜网双层屏蔽结构：铝箔屏蔽层贴合芯线，能有效抑制高频差模干扰，保障信号完整性；外层镀锡铜网屏蔽层具备优异的电磁反射能力，既可阻隔外部辐射干扰，又能约束内部高频信号的向外辐射，避免多线束并行时的串扰，完美匹配高速传输的抗干扰要求。

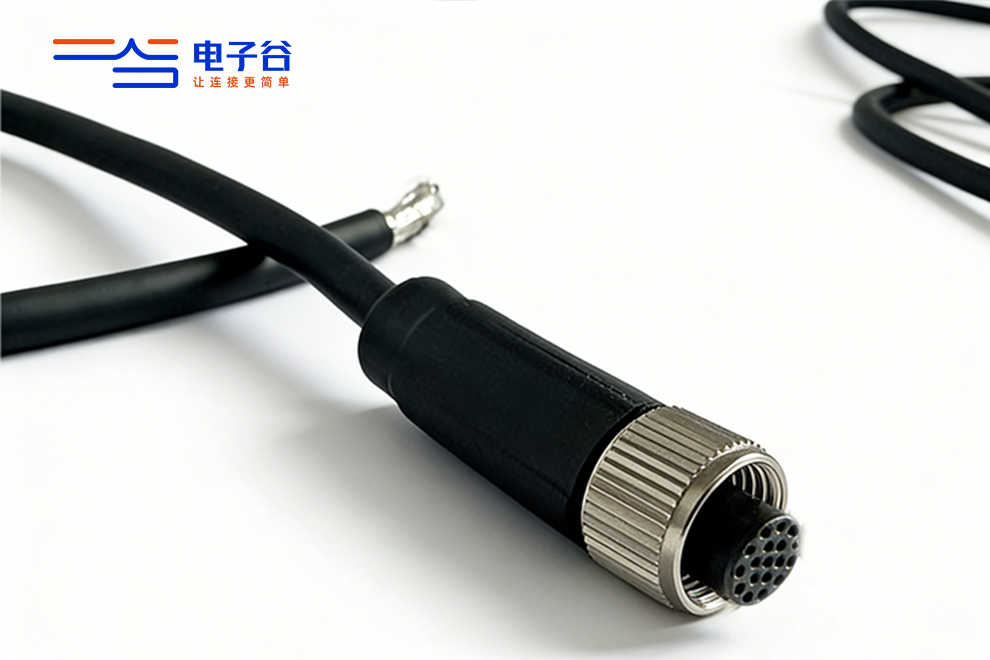

2. 高纯度导体与低损耗介质，降低信号衰减
为减少高频信号的传输损耗，屏蔽线束的芯线选用高纯度无氧铜，且采用多股绞合设计，增大导体表面积，缓解集肤效应带来的损耗；绝缘层选用低介电常数、低介质损耗的氟塑料或HDPE材质，降低高频信号在介质中的能量损耗，让插入损耗控制在高速传输的参数范围内，保障传输速率与距离。
3. 屏蔽层全周接地与阻抗连续设计，避免信号反射
屏蔽层的接地设计直接影响屏蔽效能，高速传输用屏蔽线束采用360°全周接地方式，确保屏蔽层与连接器接地端紧密贴合，干扰能量能快速泄放，同时避免接地不良导致的阻抗突变；线束的芯线绞距、屏蔽层包裹密度全程均匀，连接器与线束的衔接处做阻抗过渡设计，实现全程特征阻抗精准匹配，从根源上避免信号反射，保障高频信号的传输质量。

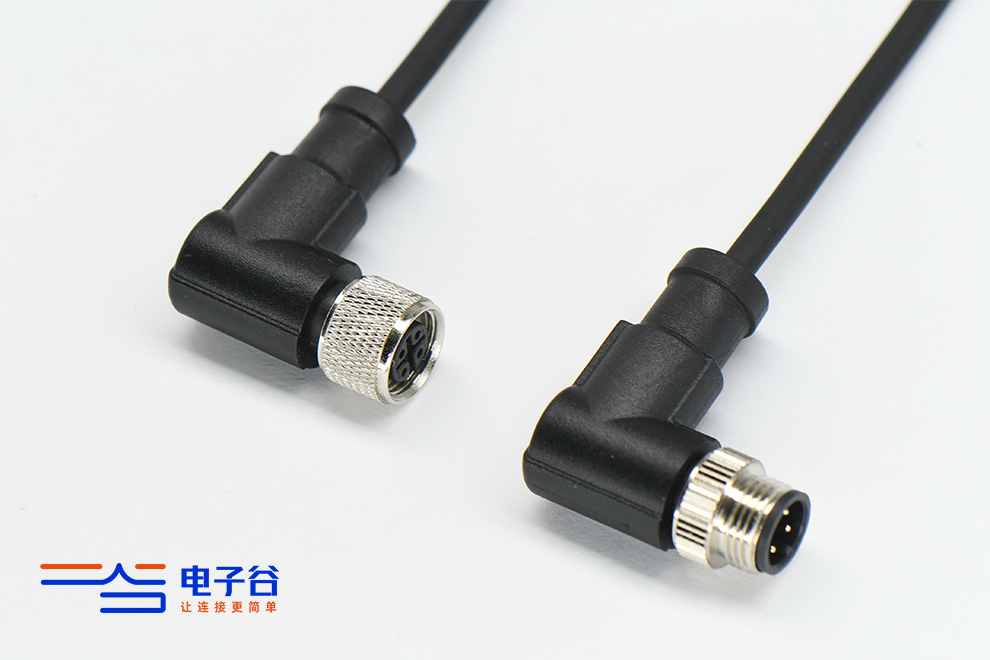

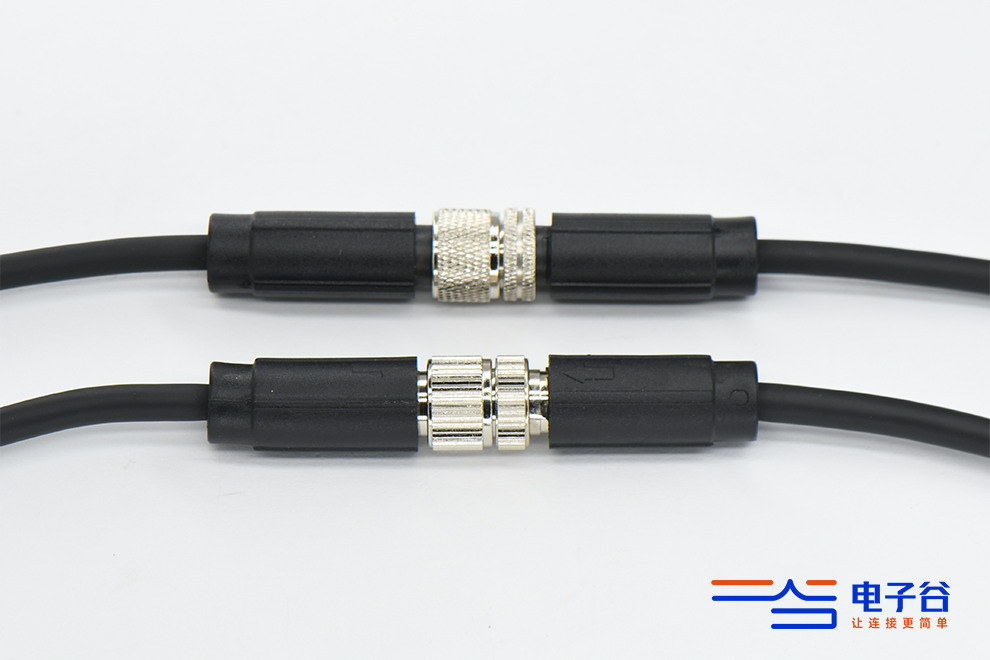

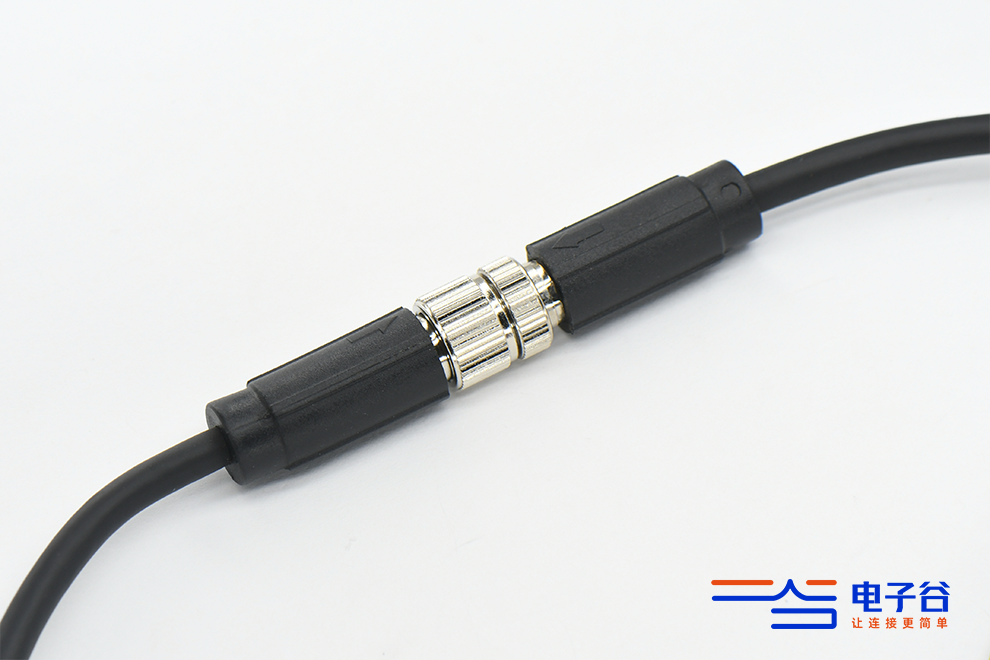

4. 一体化注塑成型工艺，强化结构稳定性
高速传输线束对结构稳定性要求高，轻微的结构松动就会导致阻抗变化，M12屏蔽线束采用TPU/PA工程塑料一体化注塑成型工艺，将连接器与线束、屏蔽层无缝衔接，既避免了水汽、粉尘侵入影响电气性能，又能保证屏蔽层与导体的相对位置固定，在工业振动、弯折等工况下仍能保持阻抗连续、屏蔽结构完好，适配工业现场的复杂布线需求。
三、 屏蔽线束与高速数据传输的协同发展趋势
当下工业高速数据传输正朝着万兆速率、多通道并行、微型化方向发展，屏蔽线束的设计也随之迭代，二者形成协同发展的趋势：一方面，万兆级高速传输要求屏蔽线束进一步提升屏蔽效能（≥80dB）、降低插入损耗，推动屏蔽材料向高导电、低损耗升级，屏蔽结构向多层复合化发展；另一方面，工业相机、微型传感器的微型化设计，要求屏蔽线束与M12/M8连接器的集成度更高，在紧凑结构中实现高效屏蔽与精准阻抗匹配。
同时，屏蔽线束的设计也需兼顾工业合规要求，如符合CE、RoHS、UL认证标准，在保障高速传输性能的同时，实现环保、安全的全维度适配，让屏蔽线束成为高速数据传输在工业场景落地的核心支撑。
屏蔽线束是高速数据传输的“专属防护载体”，其设计的每一个细节都围绕高频信号的传输参数要求展开，从屏蔽结构到材质工艺，从接地设计到阻抗匹配，都是为了让高频信号在工业环境中实现低损耗、无干扰、高保真的传输。在工业智能化向高速、精准、全域化发展的当下，屏蔽线束与高速数据传输的关联将愈发紧密，优质的屏蔽设计不仅能满足当下的高速传输需求，更能为未来万兆级、超高频的工业数据传输预留性能空间，成为工业高速连接的核心保障。
