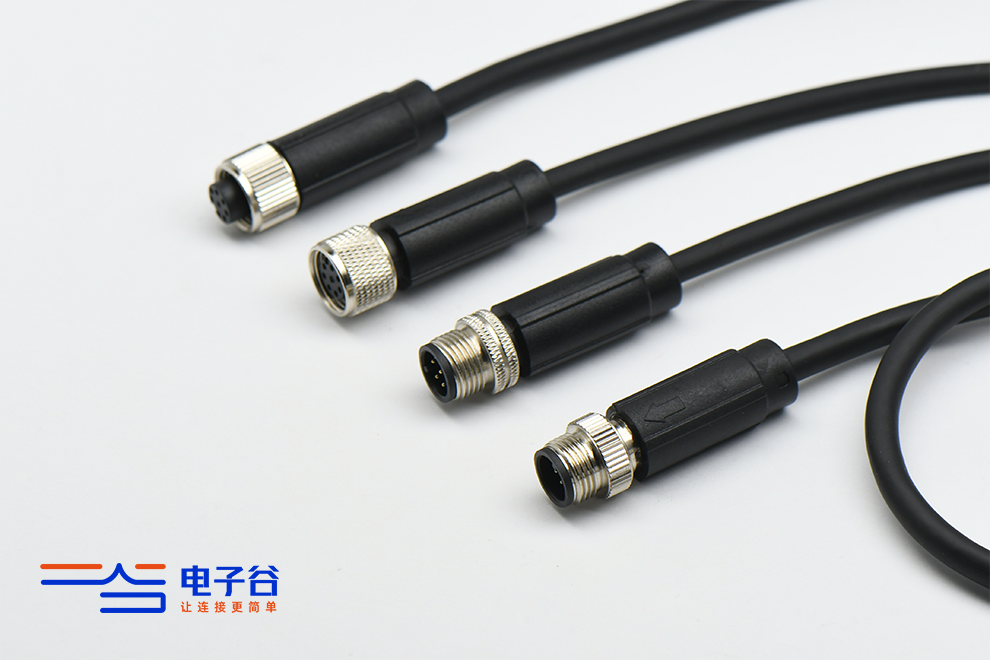

在工业自动化系统中，M12连接器线束的屏蔽选择直接影响着信号传输质量和系统稳定性。这一看似基础的技术决策，实则关系到整个设备网络的可靠性和抗干扰能力。
电磁屏蔽技术的工作原理
屏蔽线束的核心功能在于构建一个完整的法拉第笼结构。当电磁波到达屏蔽层表面时，金属屏蔽网会通过反射和吸收双重机制衰减干扰能量。优质屏蔽线束的屏蔽效能可达60dB以上，意味着能够将干扰信号衰减至百万分之一。

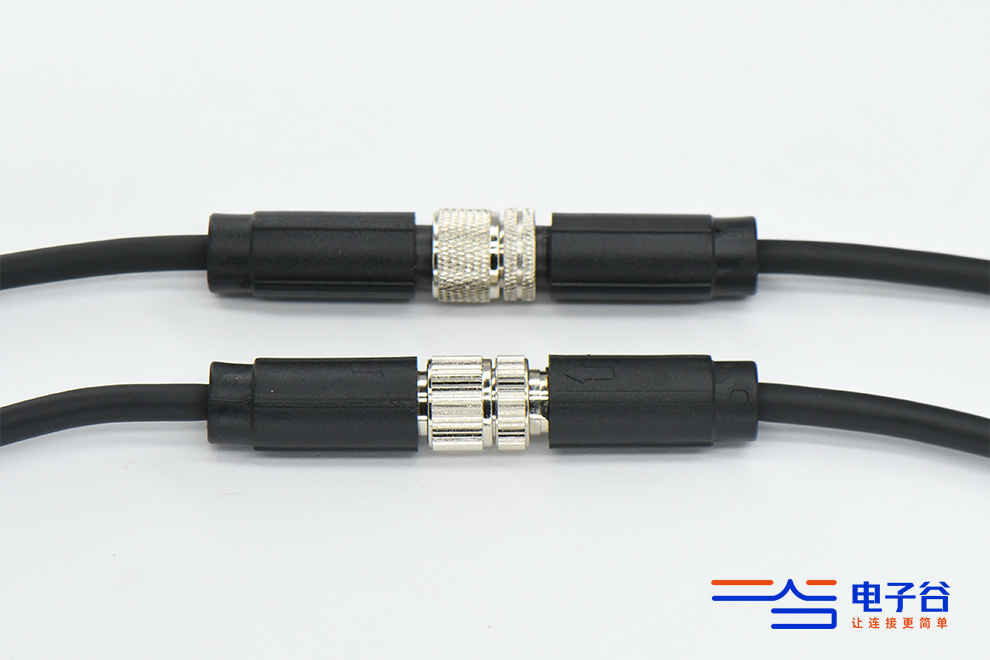

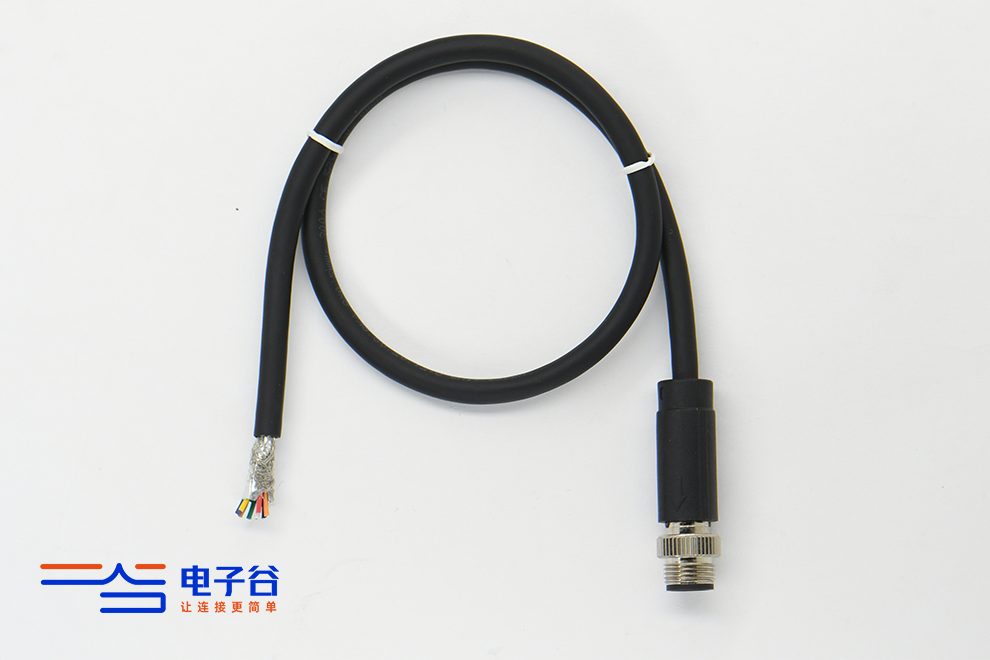

屏蔽层结构决定防护效果。常见的编织屏蔽层覆盖率在65%-95%之间，覆盖率越高，高频屏蔽效果越显著。电子谷的M12屏蔽线束采用双层屏蔽设计，内层为铝箔实现100%覆盖，外层铜网编织提供机械保护和低频屏蔽，这种组合在10MHz-1GHz频段内可实现70dB的屏蔽效能。
接地质量影响屏蔽效果。单点接地适用于低频干扰防护，而高频干扰则需要采用多点接地策略。屏蔽层与连接器金属外壳需要保持360度全周接触，接触电阻应小于5mΩ，确保干扰电流有效泄放。
非屏蔽线束的适用场景
非屏蔽双绞线依赖差分信号传输的天然抗干扰优势。当干扰信号同时作用于双绞线对时，接收端通过识别两个信号线的差值来消除共模干扰。这种机制在干扰强度不大、传输距离较短的场景中表现良好。
成本优势是非屏蔽方案的重要考量。相比屏蔽线束，非屏蔽型号可节省25%-40%的材料成本，且安装更加简便，无需处理屏蔽层接地问题。在预算受限或大批量应用的场合，这一差异尤为显著。
重量与柔韧性是非屏蔽线束的突出特点。缺少屏蔽层使得线缆直径减小25%，重量降低30%，更适合机器人关节等对重量敏感的应用场景。更高的柔韧性也便于在狭窄空间内布线。
应用场景对比分析
工业以太网环境必须采用屏蔽方案。PROFINET、EtherNet/IP等网络协议对信号完整性要求极高，非屏蔽线束在变频器、伺服驱动器等强干扰源附近会产生大量误码。实测数据显示，在相同电磁环境下，屏蔽线束可将网络丢包率从10%降低至0.001%以下。
传感器信号传输需区分信号类型。数字开关量信号在10米内传输可使用非屏蔽线束，而模拟信号（如4-20mA、0-10V）或热电偶微电压信号则必须采用屏蔽保护。微弱信号在非屏蔽线束中易受干扰，导致测量误差超过允许范围。
控制柜内部布线可优先考虑非屏蔽。当连接距离小于3米且远离大功率设备时，非屏蔽线束完全能够满足要求。这种环境相对洁净，采用屏蔽线束反而会增加不必要的成本和安装复杂度。
选择决策的关键因素
电磁环境评估是首要步骤。使用频谱分析仪检测现场干扰强度，当30MHz-100MHz频段的场强超过3V/m时，必须选用屏蔽线束。变频器、无线设备、雷达系统等都是常见的高频干扰源。
传输信号特性决定需求等级。信号电压低于1V或频率高于1MHz时，屏蔽成为必要条件。编码器信号、视觉系统数据等高速信号对完整性要求极高，必须采用全屏蔽解决方案。
安装环境条件影响使用寿命。潮湿、腐蚀性环境要求屏蔽层具备额外的防护涂层。电子谷的屏蔽线束采用镀锡铜丝编织网，耐腐蚀性能比普通铜网提升3倍，适合化工、海洋等恶劣环境。
合规性要求不可忽视。医疗设备、铁路信号系统等特定行业有明确的EMC标准，如EN 50121-4规定铁路信号线缆必须采用屏蔽设计。在选择前需确认相关行业规范的具体要求。
工程实践指南
混合应用策略可实现最优性价比。在一个系统中，可根据不同区段的干扰强度差异化选型。如从传感器到接线盒的短距离段使用非屏蔽线束，而穿越强干扰区域的长距离段采用屏蔽设计。
屏蔽连续性必须确保。当使用屏蔽线束时，整个传输路径的屏蔽层应保持电气连通，包括连接器、接线端子等所有接口点。任何中断都会使屏蔽效果大打折扣。
成本效益分析需要全面考量。虽然屏蔽线束初始投资较高，但在关键应用中能避免因信号干扰导致的停机损失。统计显示，在自动化生产线中，采用适当屏蔽方案可将EMC相关故障减少80%以上。
特殊应用场景解决方案
机器人系统需要平衡屏蔽与柔性。第七轴机器人的拖链线束既要保证屏蔽效果，又要承受数百万次的弯曲循环。电子谷的特殊柔性屏蔽线束采用高密度编织加特种护套，弯曲寿命达到1000万次以上。
食品制药行业有特殊卫生要求。清洗剂喷洒区域需要IP69K防护等级，同时不锈钢外壳屏蔽连接器能够抵抗腐蚀性清洁剂侵蚀，满足卫生标准的同时保证信号完整性。
移动设备应用需考虑重量因素。AGV导航系统在确保关键信号屏蔽的同时，可通过局部屏蔽策略控制线束重量，如仅对敏感信号线实施屏蔽，动力线采用非屏蔽设计。
未来发展趋势
智能屏蔽监测技术正在兴起。新型屏蔽线束可集成微传感器，实时监测屏蔽层完整性，当屏蔽效能下降时提前预警，实现预测性维护。
材料创新提升屏蔽性能。纳米材料涂层的应用使屏蔽层厚度减少50%的同时，屏蔽效能提升15%，为高密度布线提供新的解决方案。
精准选择保障系统稳定
M12线束的屏蔽选择本质上是在性能、成本和复杂性之间寻求最佳平衡。正确的决策需要基于严谨的电磁环境分析和信号特性评估。
随着工业设备密度不断增加和传输速率持续提升，屏蔽技术的重要性将进一步凸显。理解屏蔽原理、掌握选型方法，将成为工程师确保工业自动化系统稳定运行的基本技能。在电磁环境日益复杂的今天，这一选择不仅关乎单个设备的性能，更影响着整个系统的可靠性表现。
