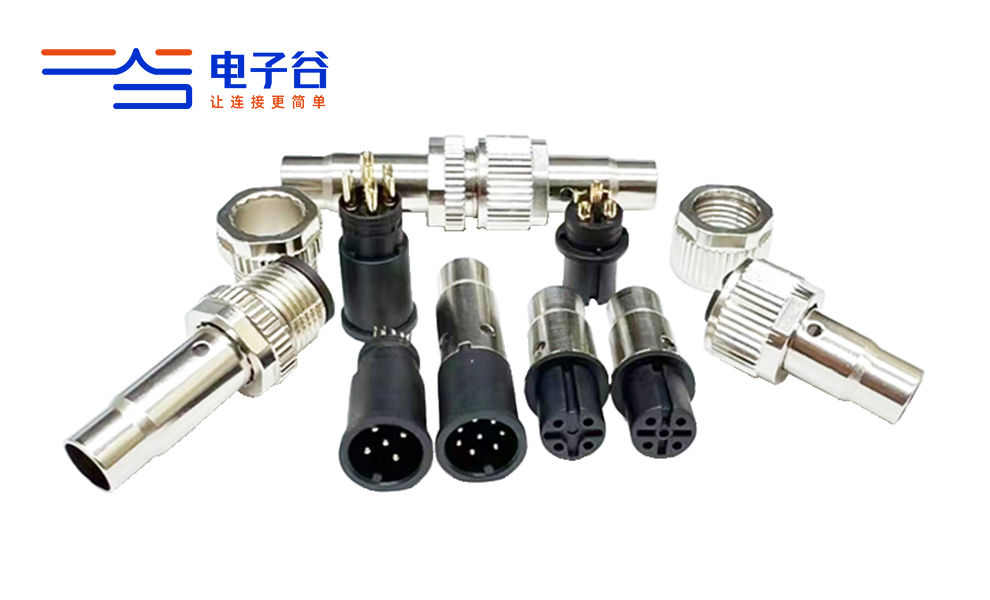

在工业传感器的感知-传输链路中，M12传感器连接器的接线质量直接决定信号稳定性，而其应用场景的适配性则关系到设备能否长期可靠运行。看似简单的接线操作，藏着编码匹配、芯线处理、防护密封的奥秘；不同场景下的选型应用，也需紧扣环境需求与信号特性。本文结合电子谷M12传感器连接器的技术细节，拆解接线关键要点与典型应用场景。
三步避坑，确保稳定
1.先定编码：物理防错是接线第一关
M12连接器的ABD编码并非标识，而是信号防火墙——不同编码对应不同信号类型，接线前必须精准匹配，否则会直接导致信号中断或设备烧毁：
模拟量/电源信号（如压力、温度传感器的4-20mA信号）：选A编码，引脚布局适配低速信号传输，接触电阻波动≤5mΩ可避免数据衰减。例如电子谷组装式半金属塑胶款M12连接器（A编码、4芯），引脚1/2接电源、3/4接模拟量，对应传感器正-负信号端，键位错位设计让非A编码插头无法插入；
高速数字信号（如视觉传感器的Profinet信号）：选D编码，8芯差分结构支持1Gbps传输，屏蔽层抵御电磁干扰。如电子谷成型式屏蔽款M12连接器（D编码、8芯），引脚1/2、3/4为两组差分信号对，需对应传感器的TX+/-、RX+/-，镀金触点（厚度≥0.76μm）确保高频信号无丢帧。
2.核心接线：细节决定传输精度
接线操作需把控剥线、对应、固定三个细节，避免隐性故障：
剥线：长度与绝缘层处理：外层护套剥线长度8-10mm（过长易积灰，过短无法固定），芯线绝缘层剥3-4mm（不可伤及铜芯，否则会导致接触不良）；若为屏蔽线缆，需将屏蔽层剪至与护套齐平，单独接入连接器接地端子（如M12金属外壳接地孔），避免屏蔽层触碰芯线引发短路；
芯线对应：按引脚图接线：电子谷M12连接器均提供引脚编号（M12前锁面板款，壳体标注1-8），需对照传感器说明书一一对应，例如温度传感器信号+接引脚3、信号-接引脚4，不可交叉；
固定：扭矩控制是关键：螺钉压接型M12连接器的端子螺钉扭矩需控制在0.8-1.2N·m（过紧压断芯线，过松接触电阻变大），面板固定螺母扭矩1.5-2N·m（确保密封圈贴合，IP67防护不失效）。
3.接线后检测：2步排除隐患
接线完成后需用万用表验证，避免虚接短路：
通断检测：用蜂鸣档测芯线与端子通断，蜂鸣器响则正常，若不响需检查芯线是否插到位、螺钉是否拧紧；
绝缘检测：用500V绝缘档测相邻芯线间、芯线与外壳间电阻，≥100MΩ为合格，否则可能存在绝缘层破损，需重新剥线接线。
M12传感器连接器的接线奥秘，本质是先防错、再精准、后验证——编码匹配杜绝根本性错误，细节操作保障传输精度，检测排除隐性隐患；而其应用核心，则是场景需求决定选型，抗干扰选屏蔽款、抗振选金属款、户外选高防护款。电子谷的M12系列正是通过对接线细节的优化与场景需求的适配，成为工业传感器链路中可靠连接的核心支撑，让小部件发挥大作用。
