监控摄像头连接方案

在智慧园区、储能系统、工业厂区及城市安防场景中，监控摄像头是最基础也是最关键的感知设备。与工业视觉相机不同，通用安防摄像头更强调长期稳定运行、环境适应能力和施工维护便利性。实践表明，摄像头故障并非主要来自图像模组，而是大量发生在连接体系层面：网线接口进水掉线、电源接口松动导致重启、户外环境引起接触氧化，或者施工布线不规范带来的隐患。因此，摄像头连接设计实质上是弱电网络、供电系统和防护结构的综合工程问题，任何一环节不可靠都可能影响整个系统运行。

网络接口工程设计

网络接口作为数据传输和PoE供电的核心通道，其可靠性直接决定视频稳定性和系统连续运行。普通RJ45接口在室外环境中易受雨水、灰尘和振动影响，可能出现掉线、信号干扰甚至整个系统失效。通常电子谷采用两种升级方案：其一，在原RJ45接口基础上加装防水RJ45接头，适合室内或轻工业环境；其二，将RJ45接口转换为工业级M12接口，通过M12工业线束实现IP67防护，同时具备抗振动、防氧化能力。电子谷提供IP67防护RJ45接头适用于室内或弱工业场景，而户外或高可靠性场景推荐使用M12转RJ45工业线束，能够有效保证数据传输稳定性和接口耐久性。

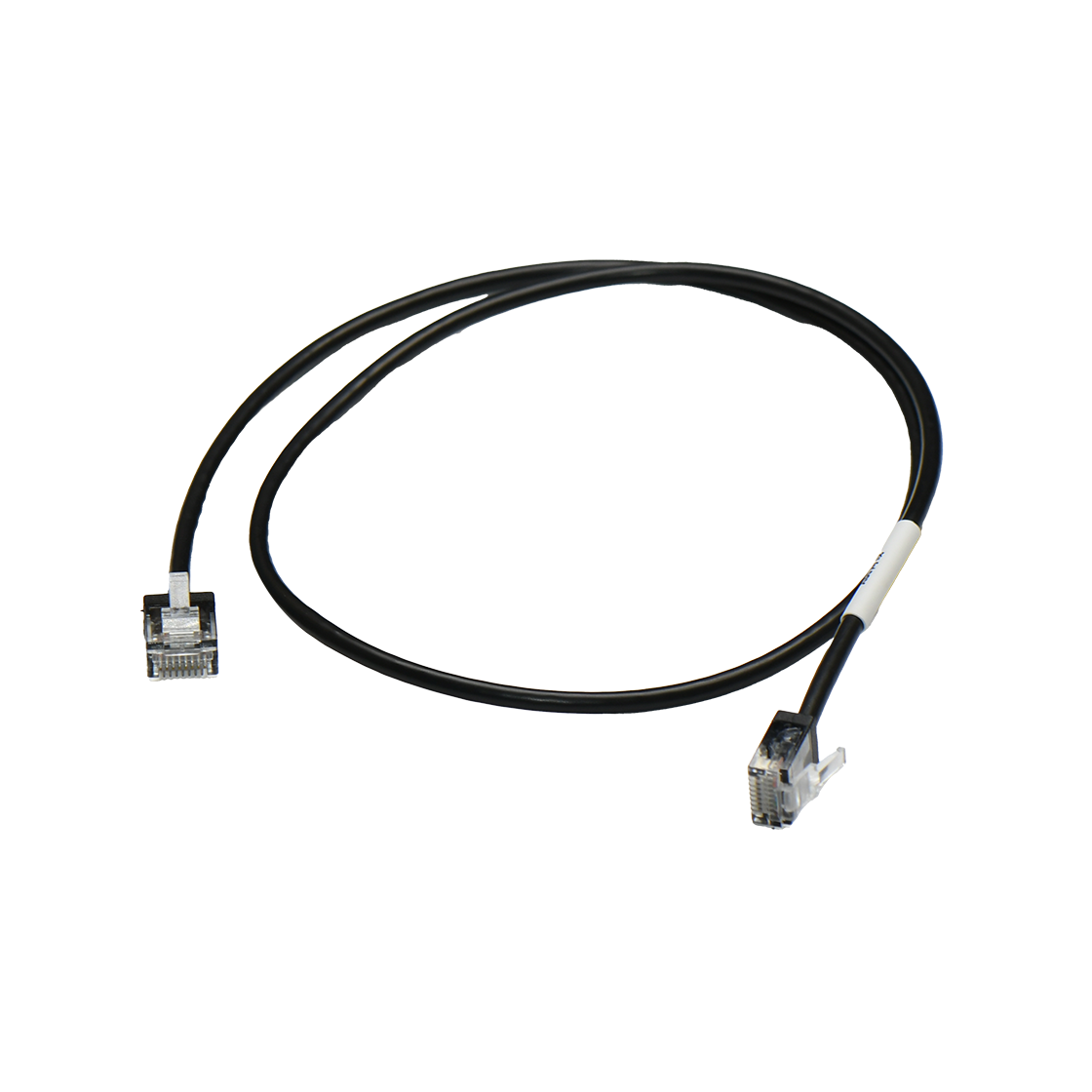

RJ45接口线束

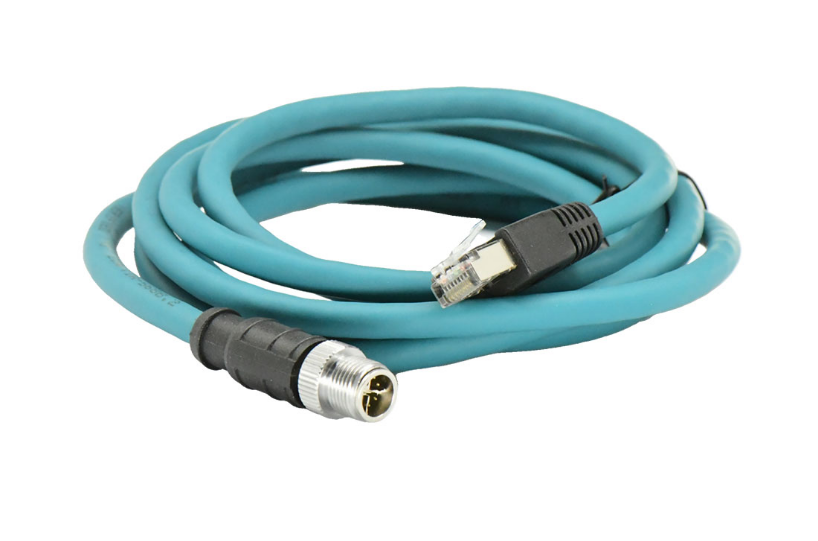

M12转RJ45工业线束

电源接口可靠性提升

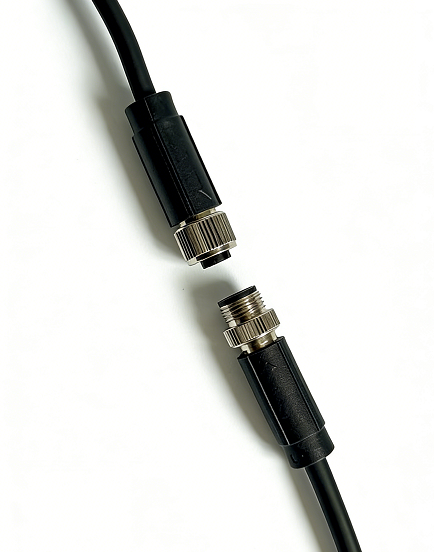

监控摄像头供电可分DC供电和PoE供电。传统DC圆孔接口结构简单，但易因缺乏锁紧设计或防水措施而松动、脱落或进水，导致系统频繁掉电；PoE供电虽减少布线复杂度，但其稳定性依赖于网络接口，一旦RJ45进水，供电与数据同时失效。可通过DP系列防水连接器或工业线束实现电源接口升级，不仅提供螺纹锁紧结构，防止松动脱落，还可实现多芯线设计，支持信号扩展和高功率摄像头供电。电子谷的DP21/DP29系列正是针对这些需求设计，提供IP67/IP68防护、锁紧设计及大电流支持，能够替代传统DC接口，实现户外与工业环境下的高可靠性供电。
